Simatic PLC S5 ( Output Module)

โดย : Admin

โดย : อ. ชำนาญ เฉลิมยุทธ

THE PLC:

Brief history	Type of PLC
Pulse Edge	Scan Time
Input Module	O utput Module
Intelligent Module	Sink/Source Module
Operand	Logic Gate
Programming.

Basic Operations:

Boolean logic	Set/Reset
Data Block	Arithmetic
Comparison	Timer
Counter	Load/Transfer
Block Call

Appendix(S5) :
Table 1 Table 2 Table 3 Table 4 Table 5

Output Module

หน่วยเอ้าท์พุทจะทำหน้าที่เชื่อมต่อระหว่างหน่วยประมวลผล กับอุปกรณ์เอ้าท์พุททำงานภายนอก โดยหน่วยประมวลผลจะส่งสัญญาณ หรือข้อมูลปริมาณต่างๆ ซึ่งเป็นผลลัพธ์ หรือข้อมูล ที่ได้จากการประมวลผล ของโปรเซสเซอร์ ออกไปควบคุมอุปกรณ์ทำงาน และลักษณะของเอ้าท์พุทโมดูล จะแบ่งออกเป็น 2 ลักษณะ คือ โมดูลเอ้าท์พุทแบบลอจิก (DO : Digital Output Module ) และโมดูลเอ้าท์พุทแบบอะนาลอก (AO : Analog Output Module) ขึ้นอยู่กับชนิดของอุปกรณ์ทำงานที่ใช้งาน ว่าเป็นอุปกรณ์ทำงานแบบดิจิตอล หรือ แบบอะนาลอก ผู้ใช้ต้องเลือกใช้งานให้เหมาะสม

เอ้าท์พุทโมดูลแบบลอจิก ( Logic Output Module )

จะส่งสัญญาณที่มีลักษณะเป็นไบนารี่ หรือ ดิจิตอล ออกไปควบคุมอุปกรณ์ทำงานภายนอก ซึ่งจะมีส่วนประกอบที่สำคัญ คือ อุปกรณ์เชื่อมโยงทางแสง เพื่อแยกสัญญาณ จากวงจรภายในของ PLC/PC ออกจาก วงจรของอุปกรณ์ควบคุมภายนอก เพื่อป้องกันความเสียหายของวงจรภายใน หรือ หน่วยประมวลผล ที่เกิดขึ้น เนื่องจากส่วนของอุปกรณ์ภายนอก โดยเอ้าท์พุทโมดูลที่ใช้งานกันอยู่ในปัจจุบันจะมีอยู่ 2 ประเภท ใหญ่ๆ คือ

เอ้าท์พุทโมดูลแบบลอจิก ที่ให้สัญญาณเอ้าท์พุทออกมาอยู่ในรูปของแรงดัน (Voltage Output) เช่น สถานะ "1" จะได้แรงดันที่เอ้าท์พุท เท่ากับ 24 V และ สถานะ "0" เท่ากับ 0 V
เอ้าท์พุทโมดูลแบบลอจิก ที่ให้สัญญาณเอ้าท์พุทออกมาอยู่ในรูปของหน้าสัมผัส (Relay Output) ) เช่น สถานะ "1" จะได้เอ้าท์พุทเป็น
หน้าสัมผัสปิด และ "0" จะได้เอ้าท์พุทเป็น หน้าสัมผัสเปิด

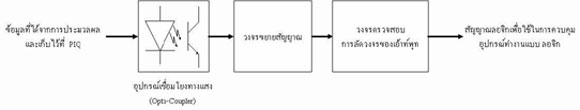

บล็อกไดอะแกรมแสดงส่วนประกอบของการทำงานของโมดูลเอ้าท์พุทแบบลอจิก
