Siemens PLC S5 Basic Operations (Comparison Operations)
โดย : Admin

โดย : อ. ชำนาญ   เฉลิมยุทธ



 THE PLC:
Brief history Type of PLC
Pulse Edge Scan Time
Input Module Output Module
Intelligent Module Sink/Source Module
Operand Logic Gate
Programming.


 Basic Operations:

Boolean logic  Set/Reset
Data Block  Arithmetic
Comparison  Timer
Counter  Load/Transfer
Block Call


Appendix(S5) :
Table 1 Table 2   Table  3  Table  4  Table  5




Comparison Operations


Operation

Operand

ความหมาย

! = F



การเปรียบเทียบสำหรับ การเท่ากัน

RLO จะมีสถานะเป็น “1” ถ้าข้อมูลที่เก็บใน ACC2 เท่ากับ ACC1 และ จะมีสถานะเป็น “0” เมื่อข้อมูลที่เก็บใน ACC2 ไม่เท่ากับ ACC1



>< F



การเปรียบเทียบสำหรับ การไม่เท่ากัน

RLO จะมีสถานะเป็น “1” ถ้าข้อมูลที่เก็บใน ACC2 ไม่เท่ากับ ACC1 และ จะมีสถานะเป็น “0” เมื่อข้อมูลที่เก็บใน ACC2 เท่ากับ ACC1



> F



การเปรียบเทียบสำหรับ การมากกว่า

RLO จะมีสถานะเป็น “1” ถ้าข้อมูลที่เก็บใน ACC2 มากกว่า ACC1 และ จะมีสถานะเป็น “0” เมื่อข้อมูลที่เก็บใน ACC2 น้อยกว่าหรือเท่ากับ ACC1



> = F



การเปรียบเทียบสำหรับ การมากกว่าหรือเท่ากับ

RLO จะมีสถานะเป็น “1” ถ้าข้อมูลที่เก็บใน ACC2 มากกว่าหรือเท่ากับ ACC1 และ จะมีสถานะเป็น “0” เมื่อข้อมูลที่เก็บใน ACC2 น้อยกว่าACC1



< F



การเปรียบเทียบสำหรับ การน้อยกว่า

RLO จะมีสถานะเป็น “1” ถ้าข้อมูลที่เก็บใน ACC2 น้อยกว่า ACC1 และ จะมีสถานะเป็น “0” เมื่อข้อมูลที่เก็บใน ACC2 มากกว่าหรือเท่ากับ ACC1



< = F



การเปรียบเทียบสำหรับ การน้อยกว่าหรือเท่ากับ

RLO จะมีสถานะเป็น “1” ถ้าข้อมูลที่เก็บใน ACC2 น้อยกว่าหรือเท่ากับ ACC1 และ จะมีสถานะเป็น “0” เมื่อข้อมูลที่เก็บใน ACC2 มากกว่า ACC1





คำสั่งนี้จะใช้ในการเปรียบเทียบข้อมูลดิจิตอลภายในหน่วยความจำแอคคิวมูเลเตอร์ 1 (ACCU 1) กับหน่วยความจำแอคคิวมูเลเตอร์ 2 (ACCU 2 ) สถานะเอ้าท์พุทของการเปรียบเทียบจะเก็บไว้ที่ผลลัพธ์การปฏิบติการลอจิก (RLO) เมื่อการเปรียบเทียบ เป็นจริง (True) สถานะเอ้าท์พุทจะเป็น “1” ถ้าการเปรียบเทียบเป็นเท็จ (False) สถานะ เอ้าท์พุทจะเป็น “0”

          ก่อนที่จะใช้คำสั่งเปรียบเทียบ จะต้องทำการโหลดโอเปอร์แรนด์ ( Operand ) เข้าไปในหน่วยความจำแอคคิว มูเลเตอร์ 1 กับ หน่วยความจำแอคคิวมูเลเตอร์ 2 ก่อน หลังจากนั้นจึงตามด้วยคำสั่งเปรียบเทียบ

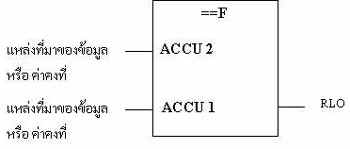

สัญลักษณ์ของการใช้คำสั่งเปรียบเทียบ ของ โปรแกรมเมเบิลคอนโทรลเลอร์ SIMATIC S5

========================================================
