โดย : อ. ชำนาญ เฉลิมยุทธ
Counter Operations
Operation
Operand
ความหมาย
S
Set Counter
เคาน์เตอร์ จะถูกเซ็ทให้มีค่าเท่ากับค่าที่ตั้งไว้ โดยสถานะขอบขาขึ้นของ ผลลัพธ์จากการปฏิบัติการลอจิก ( RLO )
R
Reset Counter
เคาน์เตอร์ จะถูกเซ็ทให้มีค่าเท่ากับ “0” เมื่อสถานะ ของ ผลลัพธ์จากการปฏิบัติการลอจิก ( RLO ) เป็น “1”
CU
Count Up
เคาน์เตอร์จะเพิ่มค่าขึ้น “1” โดยสถานะขอบขาขึ้นของ ผลลัพธ์จากการปฏิบัติการลอจิก ( RLO ) เมื่อสถานะของ RLO เป็น “0” จะไม่มีผลต่อการนับของเคาน์เตอร์
CD
Count Down
เคาน์เตอร์จะลดค่าลง “1” โดยสถานะขอบขาขึ้นของ ผลลัพธ์จากการปฏิบัติการลอจิก ( RLO ) เมื่อสถานะของ RLO เป็น “0” จะไม่มีผลต่อการนับของเคาน์เตอร์
ตัวอักษรระบุอุปกรณ์
C
ตัวเลขระบุตำแหน่ง
0 ถึง 127
การกำหนดค่าคงที่ของตัวเคาน์เตอร์ จะมีอยู่ 2 ลักษณณะ คือ
-
กำหนดค่าคงที่ของตัวเคาน์เตอร์ ในรูปของเลขฐาน 10 ซึ่งเคาน์เตอร์มีข้อจำกัด สามารถนับได้ ตั้งแต่ 0 ถึง 999 เท่านั้น ดังตัวอย่างการกำหนดค่าคงที่ของตัวเคาน์เตอร์ ให้มีค่าเท่ากับ 40
L KC 40
-

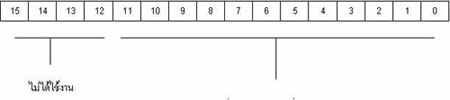

กำหนดค่าคงที่ของตัวเคาน์เตอร์ ในรูปแบบของเวิร์ด ( เลขฐาน 2 จำนวน 16 บิท ) สามารถดูได้จาก การกำหนดคุณลักษณะในแต่ละบิท
-
เช่นการกำหนดให้ข้อมูลของ DW 2 มีจำนวนนับ เท่ากับ 40
DW 2 KM 1111 0000 0100 0000

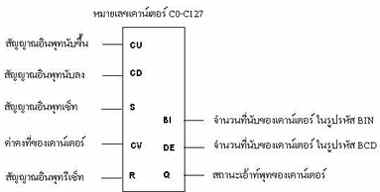

แสดงสํญลักษณ์ของเคาน์เตอร์ ของ โปรแกรมเมเบิลคอนโทรลเลอร์ SIMATIC S5
|
Operation |
Operand |
ความหมาย |
|
|
S |
Set Counter เคาน์เตอร์ จะถูกเซ็ทให้มีค่าเท่ากับค่าที่ตั้งไว้ โดยสถานะขอบขาขึ้นของ ผลลัพธ์จากการปฏิบัติการลอจิก ( RLO ) |
||
|
R |
Reset Counter เคาน์เตอร์ จะถูกเซ็ทให้มีค่าเท่ากับ “0” เมื่อสถานะ ของ ผลลัพธ์จากการปฏิบัติการลอจิก ( RLO ) เป็น “1” |
||
|
CU |
Count Up เคาน์เตอร์จะเพิ่มค่าขึ้น “1” โดยสถานะขอบขาขึ้นของ ผลลัพธ์จากการปฏิบัติการลอจิก ( RLO ) เมื่อสถานะของ RLO เป็น “0” จะไม่มีผลต่อการนับของเคาน์เตอร์ |
||
|
CD |
Count Down เคาน์เตอร์จะลดค่าลง “1” โดยสถานะขอบขาขึ้นของ ผลลัพธ์จากการปฏิบัติการลอจิก ( RLO ) เมื่อสถานะของ RLO เป็น “0” จะไม่มีผลต่อการนับของเคาน์เตอร์ |
||
|
ตัวอักษรระบุอุปกรณ์ C |
ตัวเลขระบุตำแหน่ง 0 ถึง 127 |
||
การกำหนดค่าคงที่ของตัวเคาน์เตอร์ จะมีอยู่ 2 ลักษณณะ คือ
กำหนดค่าคงที่ของตัวเคาน์เตอร์ ในรูปของเลขฐาน 10 ซึ่งเคาน์เตอร์มีข้อจำกัด สามารถนับได้ ตั้งแต่ 0 ถึง 999 เท่านั้น ดังตัวอย่างการกำหนดค่าคงที่ของตัวเคาน์เตอร์ ให้มีค่าเท่ากับ 40
L KC 40
กำหนดค่าคงที่ของตัวเคาน์เตอร์ ในรูปแบบของเวิร์ด ( เลขฐาน 2 จำนวน 16 บิท ) สามารถดูได้จาก การกำหนดคุณลักษณะในแต่ละบิท
เช่นการกำหนดให้ข้อมูลของ DW 2 มีจำนวนนับ เท่ากับ 40
DW 2 KM 1111 0000 0100 0000
แสดงสํญลักษณ์ของเคาน์เตอร์ ของ โปรแกรมเมเบิลคอนโทรลเลอร์ SIMATIC S5
========================================================
 |
||
