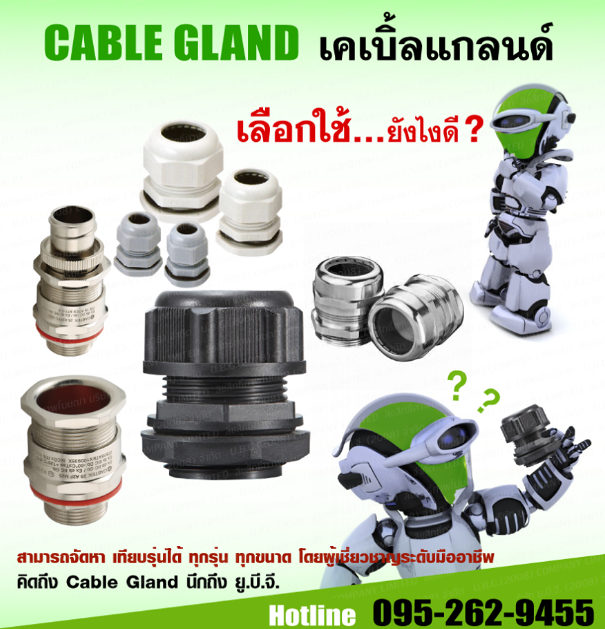

วิธีการเลือกใช้เคเบิลแกลนด์
เราสามารถพิจารณาเลือกใช้งานเคเบิลแกรนด์ โดยคำนึงถึงปัจจัยสำคัญที่นำมาพิจารณาดังต่อไปนี้

1. ชนิดของสายไฟฟ้า เช่น สายไฟฟ้าเป็นแบบArmored หรือเป็นแบบ Unarmored ซึ่งหากสายไฟฟ้าที่ใช้เป็นแบบ Armoured Cable ก็อาจจะเป็นได้ตั้งแต่ Steel Wire Armored
Cable (SWA), Aluminium Wire Armored Cable (AWA), Steel Wire Braid Cable (SWB)
และSteel Tape Armored Cable (STA) ทั้งนี้หากไม่ได้ระบุถึงประเภทย่อยของสายไฟฟ้าแบบ Armored โดยทั่วไปก็จะเข้าใจว่าเป็นสายไฟประเภท SWA เป็นหลัก


2. ขนาดของสายไฟฟ้า โดยเฉพาะขนาดของเส้นผ่าศูนย์กลางภายนอกของสายไฟ (D1) และเส้น ผ่าศูนย์กลางด้านใน ที่ไม่รวมชั้นเปลือกฉนวนภายนอก และชั้น Armored (D) ซึ่งมีหน่วยเป็นมิลลิเมตร


3. ประเภทของเกลียวที่ต้องการ เช่น เกลียวแบบเมตริก (มีหน่วยเป็นมิลลิเมตร) หรือเกลียว NPT (มีหน่วยเป็นนิ้ว)


4. ระดับการป้องกันที่ต้องการ (IP) จะคำนึงถึงเรื่องมาตรฐานการป้องกันน้ำและฝุ่นไม่ให้เข้าไป ภายในอุปกรณ์ไฟฟ้า ทั้งนี้ต้องคำนึงถึงพื้นที่ที่จะนำไปติดตั้งว่ามีความเสี่ยงจากฝุ่นหรือน้ำว่าอยู่ในระดับใดเป็นสำคัญ


5. วัสดุที่ใช้ทำเคเบิลแกลนด์ อาจจะเป็นได้ทั้งโลหะเช่น ทองเหลือง (Brass) ทองเหลืองเคลือบผิวด้วยนิเกิล (Nickel Brass Plated) อะลูมิเนียม(Aluminium) หรือสแตนเลสสตีล (Stainless Steel) หรืออโลหะ เช่น ไนล่อน (Nylon) ได้ ซึ่งหลักเกณฑ์ในการเลือก ก็คือเรื่องความแข็งแรงทนทานของวัสดุ เพื่อป้องกันไม่ให้เกิดความเสียหายหรือการสึกกร่อนจากสภาพแวดล้อมและการเสียดสี ในการเลือกวัสดุ ที่ใช้ทำเคเบิลแกรนด์ให้มีความสอดคล้องกับวัสดุที่ใช้ทำตัวนำไฟฟ้า เพื่อป้องกันมิให้เกิดการกัดกร่อนจากการสัมผัสระหว่างโลหะต่างชนิดกัน

6. มาตรฐานอุปกรณ์ป้องกันการระเบิด ซึ่งการเลือกใช้งานเคเบิลแกรนด์ในอุตสาหกรรมปิโตรเคมีน้ำมันและแก๊ส จะต้องมีการคำนึงว่าเคเบิลแกรนด์นั้นได้รับมาตรฐานป้องกันการระเบิดและสามารถใช้งานในพื้นที่อันตรายตามมาตรฐาน IECex หรือ UL/CSA ได้หรือไม่ด้วย โดยต้องคำนึงถึงมาตรฐานอุปกรณ์ป้องกันการระเบิด (Explosion Proof Protection) เช่น โซน หรือ Class/Division ที่ใช้งานได้, กลุ่มแก๊สที่ใช้งานได้ (Gas Group), เทคนิคการป้องกัน (Protection Method), อุณหภูมิสูงสุดที่อาจเกิดขึ้นบนพื้นผิวของสิ่งห่อหุ้ม (Enclosure) และอุปกรณ์ไฟฟ้าในขณะใช้งาน (Temperature Classiication) ควบคู่กันได้





ที่มา:  เพจ ยูบีจี ไทยแลนด์  (www.ubg.co.th)

========================================================
