ความแตกต่างระหว่างโปรฟิบัส กับ โปรฟิเน็ต

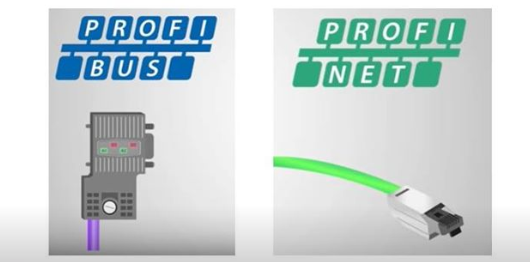

PROFIBUS และ PROFINET  ทั้งสองเป็นโปรโตคอลการสือสารอุตสาหกรรมที่นิยมใช้กันอย่างมากในคอนโทรลเลอร์ของ Siemens  โดยทั้งสองมีชื่อที่คล้ายๆกันแต่เป็นโปรโตคอลที่แตกต่างกัน ซึ่งใช้สายและคอนเน็คเตอร์แตกต่างกัน




	PROFIBUS ได้ถูกพัฒนาขึ้นในปี 1993 ซึ่งย่อมาจาก PROCESS FIELD BUS  ซึ่งเป็นโปรโตคอลที่เชื่อถือได้และได้รับความนิยมต่อเนื่องยาวนานจนถึงปัจจุบัน

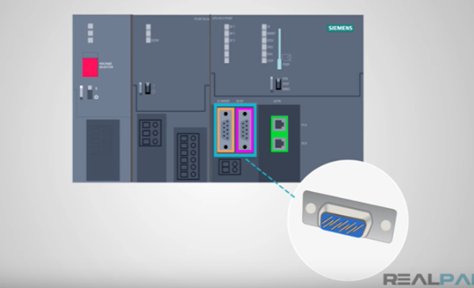

	ลักษณะทั่วไปของพอร์ท PROFIBUS  จะดูคล้ายกับพอร์ทอนุกรม DB-9   RS232 และ RS-485  แต่เป็นคนละโปรโคคอล
	สาย PROFIBUS เปลือกเกือบทั้งหมดจะเป็นสีม่วง ภายในมีสาย 2 เส้นหรือ 2 คอร์ คือสีแดงและสีเขียว

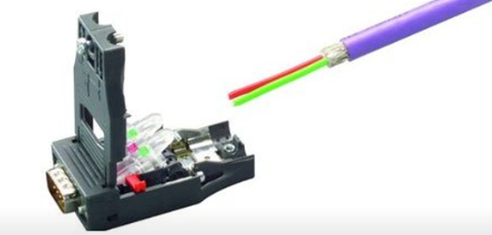

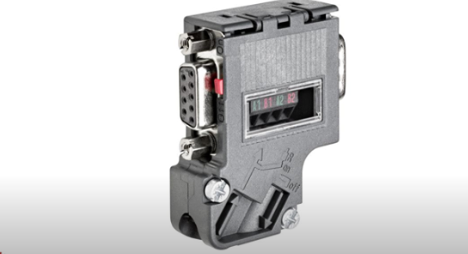

	PROFIBUS  Connrctor  หรือเทอร์มินอลต่อสาย บางตัวจะมีพอร์ทให้ต่อเติมด้านหลัง เพื่อให้สามารถต่อเชื่อมต่ออุปกรณ์อื่นๆเพิ่มเข้ามาในระบบ BUS เดียวกันได้

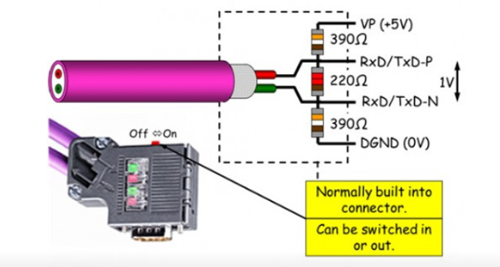

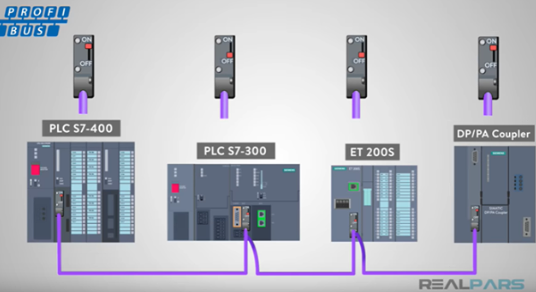

	PROFIBUS  Connrctor  ทุกตัวจะมีสวิตช์เล็กๆอยู่ด้วยเสมอเพื่อใช้ตัดต่อตัวความต้านทาน หรือ Terminating Resistor  *** Terminating Resistor ทำหน้าที่ระบุจุดหรือโหนด (Node) หรืออุปกรณ์ตัวสุดท้ายของ ProfiBus Network
	อุปกรณ์ทุกตัวในระบบ Pribus Network จะมีแอดเดรสที่ต่างกัน (ไม่ซ้ำกัน) ตั้งแต่ 1-127  (หนึ่งเน็ตเวิร์คจะมีอโหนดหรืออุปกร

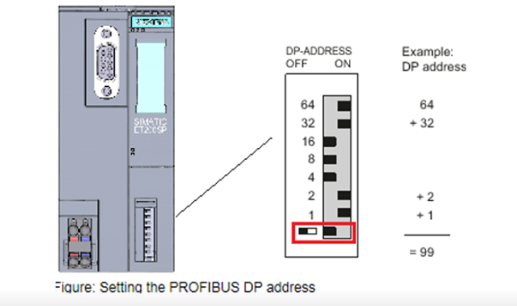

	ที่อุปกรณ์จะมี Dip Switch สำหรับเซ็ต แอดเดรส (บางตัวไม่มี ซึ่งจะใช้วิธีเซ็ตแอดเดรสในโปรแกรม)

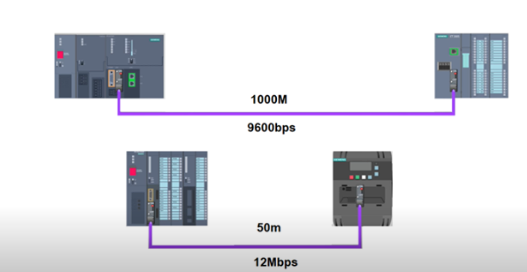

	baud rate: Pribus Network  สามารถส่งข้อมูลหรือสื่อสารข้อมูลได้ 9600 bps -12Mbps  และสามารถใช้สายได้ยาวสุด 1000 เมตร อัตราส่งหคือมูลหรือ baud rate ต่ำสุด 9600 bps  ซึ่งหากสายสั้นลงก็สามารถเซ็ต baud rate สูงขึ้นได้

 PROFINET

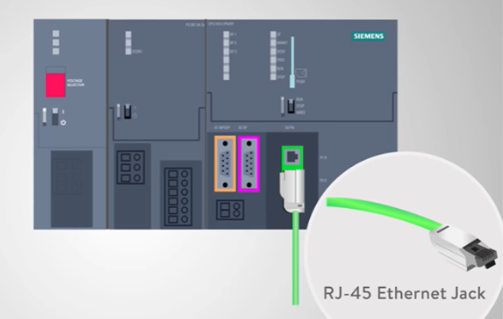

การเชื่อมต่อ PROFINET จะใช้ RJ-45 มาตรฐาน และมักใช้สายสีเขียว  มีชีลแข็งแรงทนทาน ซึ่งออกแบบมาให้เหมาะสมกับอุตสาหกรรม


อัตราการส่งข้อมูลสุงสุด 100 Mbps  ความยาวสายสูงสุด 100 เมตร ซึ่งจะเหมาะกับงานที่ต้องการความรวดเร็วในการสื่อสารข้อมูล  เนื่องจาก PROFINET  อยู่บนมาตรฐานการเชื่อมต่อแบบ Ethernet

เราสามารถใช้อุปกรณ์ Ethernet มาตรฐานกับ PROFINET ไม่ว่าจะเป็น

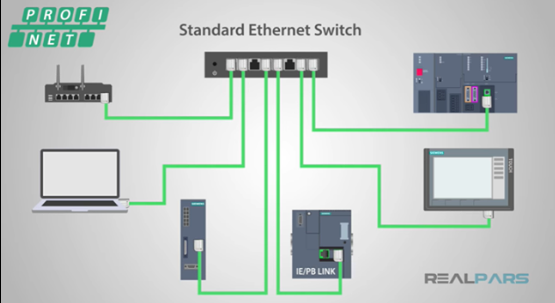

- Ethernet Switch เพื่อเชื่อมตัวกับอุปกรณ์หลายตัว
- Media converter เพื่อเป็นแปลงเป็น Fiber optic ซึ่งทำให้ส่งสัญญาณได้ระยะไกลๆ

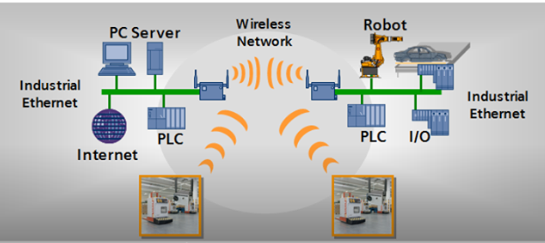

- การส่งสัญญาณด้วย WIFI

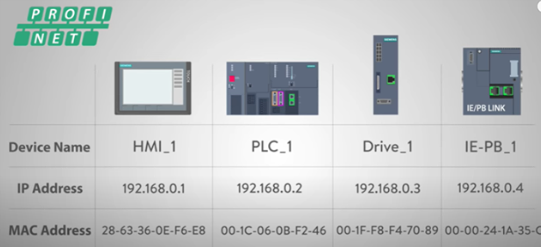

Addressing : อุปกรณ์ จะประกอบไปด้วย Address  ด้วยกันคือ
- IP Address  เซ็ตโดยผู้ใช้เพื่อระบุ Address บนเครื่อข่าย
- Mac Address ซึ่งกำหนดมาจากโรงงาน  โดยอุปกรณ์แต่จะตัวจะไม่ซ้ำกัน
- Device Name ซึ่งตั้งโดยผู้ใช้งาน เพื่อให้จำง่ายและง่ายต่อการเข้าใจ

ที่มา  :Thai Industrial Control แหล่งความรู้ด้านระบบควบคุมอุตสาหกรรม


========================================================
