 โทโปโลยีระบบเครือข่าย

โทโปโลยี(topology) คือลักษณะทางกายภาพ (ภายนอก) ของระบบเครือข่าย ซึ่งหมายถึง ลักษณะของการเชื่อมโยงสายสื่อสารเข้ากับอุปกรณ์ อิเล็กทรอนิกส์และเครื่องคอมพิวเตอร์ ภายในเครือข่ายด้วยกันนั่นเอง โทโปโลยีของเครือข่าย LAN แต่ละแบบมีความเหมาะสมในการใช้งาน แตกต่างกันออกไป การนำไปใช้จึงมีความจำเป็นที่เราจะต้องทำการศึกษาลักษณะและคุณสมบัติ ข้อดีและข้อเสียของโทโปโลยีแต่ละแบบ เพื่อนำไปใช้ในการออกแบบพิจารณาเครือข่าย ให้เหมาะสมกับการใช้งาน
มีรูปแบบต่างๆ ดังนี้



1. โทโปโลยีแบบบัส (Bus Topology)

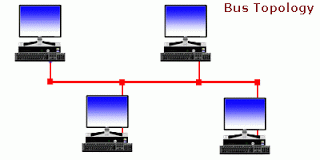

เครือข่ายแบบบัส เป็นรูปแบบที่มีผู้นิยมใช้มากแบบหนึ่งเพราะมีโครงสร้างไม่ยุ่งยากและไม่ต้องใช้อุปกรณ์สลับสาย การเชื่อมต่อมีลักษณะเป็นแบบหลายจุด สถานีทุกสถานีรวมทั้งอุปกรณ์ทุกชิ้นในเครือข่ายจะเชื่อมต่อเข้ากับสายสื่อสารหลักเพียงสายเดียว เรียกว่า "แบ็กโบน" (Back Bone) การจัดส่งข้อมูลลงบนบัสจึงสามารถทำให้การส่งข้อมูลไปถึงทุกสถานีได้ผ่านสายแบ็กโบนนี้ การจัดส่งวิธีนี้ต้องกำหนดวิธีการที่จะไม่ให้ทุกสถานีส่งข้อมูลพร้อมกันเพราะจะทำให้ข้อมูลชนกัน โดยวิธีการที่ใช้อาจเป็นการแบ่งช่วงเวลา หรือให้แต่ละสถานีใช้ความถี่สัญญาณที่แตกต่างกัน

ข้อดี 1.ง่ายต่อการนำอุปกรณ์เชื่อมต่อเข้ากับระบบเครือข่าย 2.ใช้สายเคเบิลน้อยกว่าการต่อแบบ Star ข้อเสีย 1.หากสายแกนหลักเกิดขาด เครือข่ายทั้งระบบจะหยุดการทำงาน 2.กรณีเครือข่ายหยุดการทำงาน ตรวจสอบจุดเสียค่อนข้างยาก

2.โทโปโลยีแบบวงแหวน (Ring Topology)

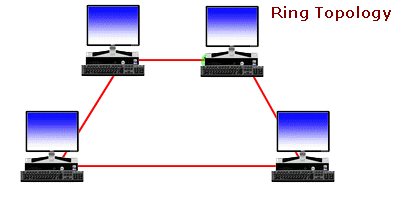

เครือข่ายแบบวงแหวน เป็นลักษณะการเชื่อมต่อแบบจุดต่อจุดเช่นเดียวกับแบบดาว โดยสถานีแต่ละสถานีจะต่อกับสถานีที่อยู่ติดทั้งสองข้างของตนเอง โดยจะมีการเชื่อมโยงเครื่องขยายสัญญาณของแต่ละสถานีด้วยกันเป็นวงแหวน สัญญาณข้อมูลจะส่งอยู่ในวงแหวนแบบจุดต่อจุดไปในทิศทางเดียวกันจนถึงผู้รับภายในเวลาที่กำหนด โดยเครื่องขยายสัญญาณเหล่านี้จะมีหน้าที่ในการรับข้อมูลจากเครื่องคอมพิวเตอร์ของตัวเองหรือจากเครื่องขยายสัญญาณตัวก่อนหน้า และส่งข้อมูลต่อไปยังเครื่องขยายสัญญาณตัวถัดไปเรื่อย ๆ เป็นวง หากข้อมูลที่ส่งเป็นของสถานีใดเครื่องขยายสัญญาณของสถานีนั้นก็รับและส่งให้กับสถานีนั้น จึงต้องมีการตรวจสอบข้อมูลที่ได้รับว่าเป็นของตนหรือไม่ ถ้าใช่ก็รับไว้ ถ้าไม่ใช่ก็ส่งต่อไป อีกทั้งสามารถตรวจสอบความผิดพลาดในการส่งด้วย ในกรณีที่เครื่องรับปลายทางไม่ได้รับสัญญาณข้อมูลในเวลาที่กำหนด จะมีการแจ้งว่าหากเกิดความผิดพลาดในเครือข่ายได้

ข้อดี 1.สิทธิในการส่งข้อมูลของแต่ละโหนดภายในเครือข่ายมีความเท่าเทียมกัน  2.ประหยัดสายเคเบิล  3.การติดตั้งไม่ยุ่งยาก รวมถึงการเพิ่มหรือลดโหนดทำได้ง่าย ข้อเสีย 1.ประสิทธิภาพต่ำกว่าแบบอื่น เนื่องจากต้องผ่านอุปกรณ์หลายตัว 2.สายเคเบิลที่ใช้เป็นวงแหวน หากเกิดชำรุดเสียหาย เครือข่ายจะหยุดทำงานลง 3.หากมีบางโหนดบนเครือข่ายเกิดขัดข้อง จะยากต่อการตรวจสอบและการค้นหาโหนดที่เสีย

3.โทโปโลยีแบบดาว (Star Topology)

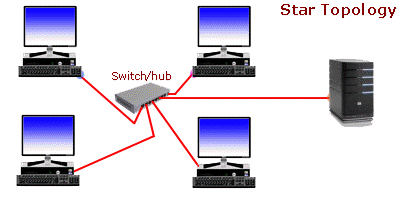

 เป็นแบบการต่อเชื่อมสายต่อสื่อสารแบบจุดต่อจุด โดยสถานีทุกสถานีในเครือข่ายจะต่อเข้ากับหน่วยสลับสายกลางแบบจุดต่อจุด การติดต่อสื่อสารระหว่างสถานีจะกระทำได้ด้วยการติดต่อผ่านทางวงจรของหน่วยสลับสายกลาง การทำงานของหน่วยสลับสายกลางจึงคล้ายกับศูนย์กลางของการต่อวงจรเชื่อมโยงระหว่างสถานีต่าง ๆ ที่ต้องการติดต่อกัน

ข้อดี 1.มีความคงทนมากกว่าแบบบัส โดยหากสายเคเบิลทางโหนดเสียหายจะไม่กระทบต่อโหนดอื่น ๆ 2.การวิเคราะห์จุดเสียหายบนเครือข่ายทำได้ง่ายกว่า เนื่องจากมีฮับเป็นศูนย์กลาง 3.สามารถเพิ่มเติ่มอุปกรณ์ หรือถอดอุปกรณ์ออกได้ง่ายและไม่รบกวนส่วนอื่น ข้อเสีย 1.สิ้นเปลืองสายเคเบิล เนื่องจากทุก ๆ โหนดต้องมีสายเคเบิลเชื่อมโยงกับฮับ 2.ถ้า Hub/Switch ที่เชื่อมอยู่ตรงกลางมีปัญหา จะทำให้ระบบเครือข่ายทั้งหมดมีปัญหาไปด้วย 3.ค่าใช้จ่ายสูงกว่าการต่อแบบ Bus เนื่องจากจำเป็นต้องมี Hub หรือ Switch เชื่อมตรงกลาง

4.โทโปโลยีแบบ Hybrid

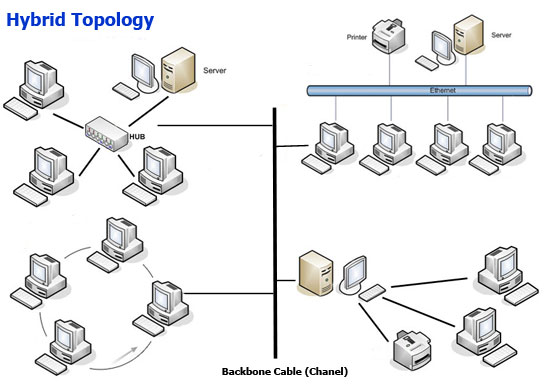

  เป็นการเชื่อมต่อที่ผสมผสานเครือข่ายย่อย ๆ หลายส่วนมารวมเข้าด้วยกัน เช่น นำเอาเครือข่ายระบบ Bus , ระบบ Ring และระบบ Star มาเชื่อมต่อเข้าด้วยกน เหมาะสำหรับบางหน่วยงานที่มีเครือข่ายเก่าและใหม่ให้สามารถทำงานร่วมกันได้
ระบบ Hybrid Network นี้จะมีโครงสร้างแบบ Hierarchical หรือ Tree ที่มีลำดับชั้นในการทำงาน

5.โทโปโลยีแบบเมชหรือแบบตาข่าย (Mesh Topology)

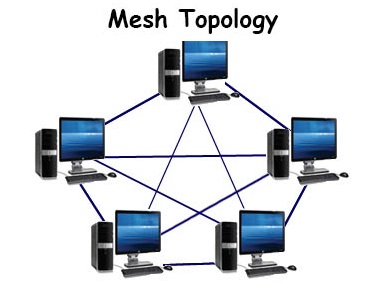

 รูปแบบเครือข่ายแบบนี้ ปกติใช้ในระบบเครือข่ายบริเวณกว้าง (Wide Area Network) ลักษณะการสื่อสารจะมีการต่อสายหรือการเดินของข้อมูลระหว่างคอมพิวเตอร์หรือโหนดไปยังโหนดอื่น ๆ ทุก ๆ ตัว ทำให้มีทางเดินข้อมูลหลายเส้นและปลอดภัยจากเหตุการณ์ที่จะเกิดจากการล้มเหลวของระบบ แต่ระบบนี้จะมีค่าใช้จ่ายมากกว่าระบบอื่น ๆ เพราะต้องใช้สายสื่อสารเป็นจำนวนมาก

ข้อดี
ในกรณีสายเคเบิ้ลบางสายชำรุด เครือข่ายทั้งหมดยังสมารถใช้ได้ ทำให้ระบบมีเสถียรภาพสูง นิยมใช้กับเครือข่ายที่ต้องการเสถียรภาพสูง และเครือข่ายที่มีความสำคัญ

ข้อเสีย
สิ้นเปลืองค่าใช้จ่าย และสายเคเบิ้ลมากกว่าการต่อแบบอื่น ๆ
ยากต่อการติดตั้ง เดินสาย เคลื่อนย้ายปรับเปลี่ยนและบำรุงรักษาระบบเครือข่าย

CR: https://sites.google.com/site/nachanoknetwork/tho-polo-yi-rabb-kherux-khay

========================================================
