โฟโต้ไดโอด(Photodiode)

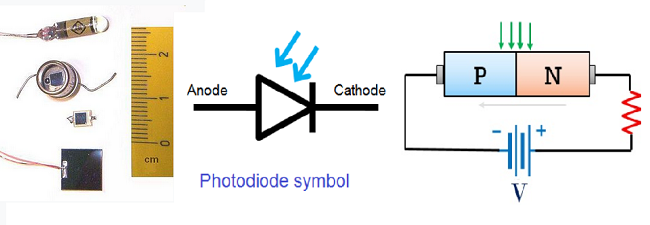

โฟโต้ไดโอด (Photo Diode) เป็นอุปกรณ์เชิงแสงชนิดหนึ่ง ที่ประกอบด้วยสารกึ่งตัวนำชนิด P และสารกึ่งตัวนำชนิด N รอยต่อจะถูกห่อหุ้มด้วยวัสดุที่แสงผ่านได้ เช่น กระจกใส โฟโต้ไดโอดจะมีอยู่ 2 แบบ คือแบบที่ตอบสนองต่อแสงที่เรามองเห็น และแบบที่ตอบสนองต่อแสงในย่านอินฟาเรด ในการรับใช้งานจะต้องต่อโฟโต้ไดโอดในลักษณะไบอัสกลับ

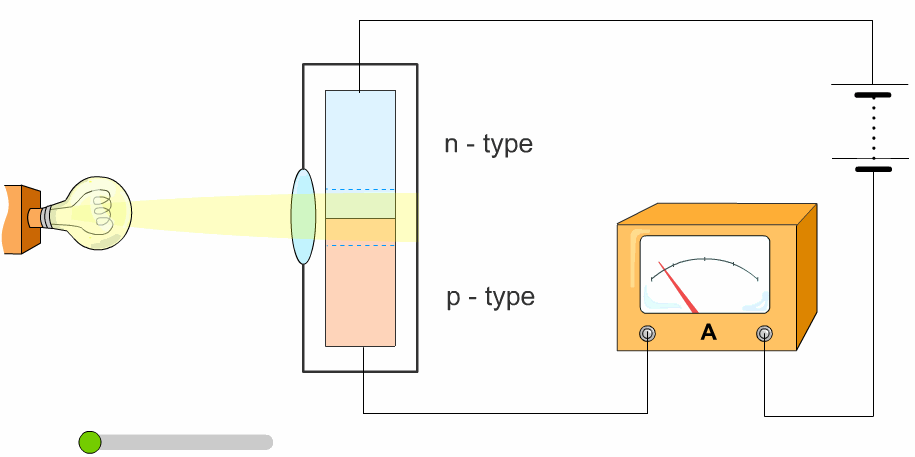

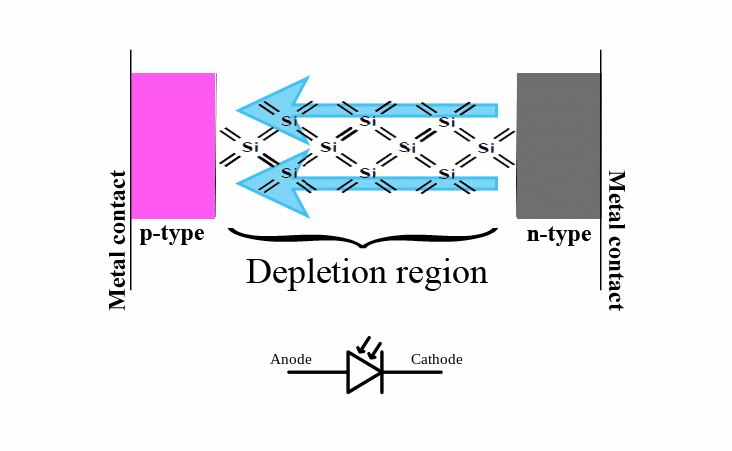

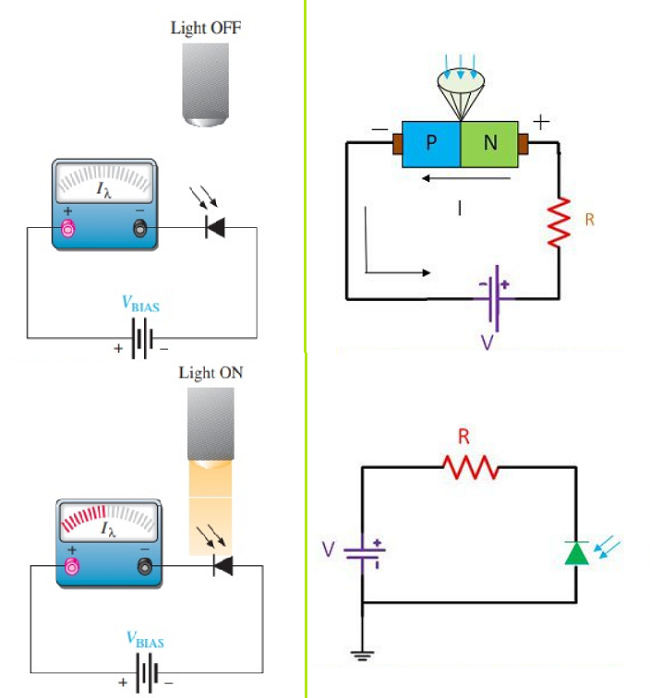

โฟโต้ไดโอด (Photo Diode) จะยอมให้กระแสไหลผ่านได้มากหรือน้อยนั้นขึ้นอยู่กับปริมาณความเข้มของแสง เมื่อโฟโต้ไดโอดได้รับไบอัสกลับ (Reverse Bias) ด้วยแรงดันค่าหนึ่งและมีแสงมาตกกระทบที่บริเวณรอยต่อ ถ้าแสงที่มาตกกระทบมีความยาวคลื่นหรือแลมด้าที่เหมาะสมจะมีกระแสไหลในวงจร โดยกระแสที่ไหลในวงจร จะแปรผกผันกับความเข้มของแสงที่มาตกกระทบ ลักษณะทั่วไปขณะไบอัสตรง (Forward Bias ) จะยังคงเหมือนกับไดโอดธรรมดาคือยอมให้กระแสไหลผ่านได้

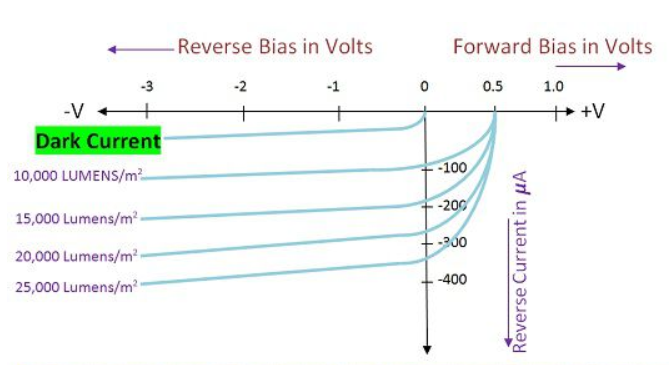

กราฟคุณสมบัตของโฟโต้ไดโอด

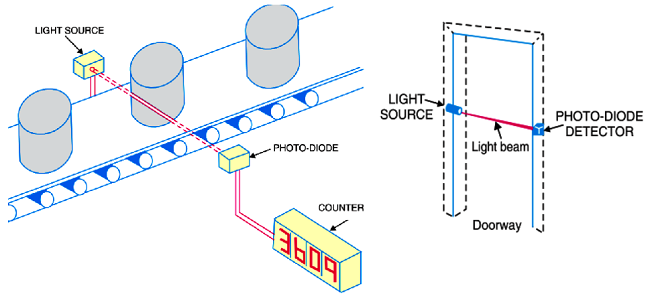

โฟโต้ไดโอดเมื่อเทียบกับ LDR (ตัวต้านทานที่แปรค่าตามแสง) แล้วโฟโต้ไดโอดมีการเปลี่ยนแปลงค่าความต้านทานเร็วกว่า LDR มาก จึงนิยมนำไปประยุกต์งานในวงจรที่ต้องการความเร็วสูง เช่น เครื่องนับสิ่งของ, ตัวรับรีโมทคอนโทรล, วงจรกันขโมยอินฟาเรดเป็นต้น

เนื่องจากโฟโต้ไดโอดให้ค่าการเปลี่ยนแปลงของกระแสต่อแสงต่ำ คืออยู่ในช่วง 1-10 µA เท่านั้น ดังนั้นการใช้งานโฟโต้ไดโอดจึงต้องมีตัวขยายกระแสเพิ่มเติม ผู้ผลิตจึงหันมาใช้ทรานซิสเตอร์เป็นตัวขยายกระแสเพิ่มเติมอยู่ในตัวถังเดียวกัน ซึ่งเรียก ว่าโฟโต้ทรานซิสเตอร์(Photo Transistorโฟโต้ทรานซิสเตอร์ (Photo Transistor)

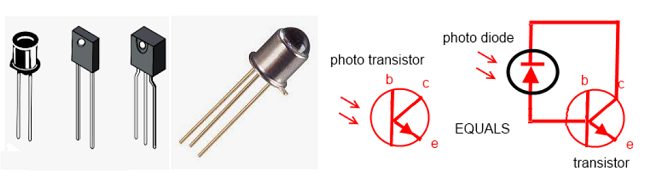

โฟโต้ทรานซิสเตอร์ (Photo Transistor) จะประกอบด้วยโฟโต้ไดโอดซึ่งจะต่ออยู่ระหว่างขาเบสกับคอลเลคเตอร์ ของทรานซิสเตอร์


กระแสที่เกิดขึ้นจากาการเปลี่ยนแปลงของแสงจะถูกขยายด้วยทรานซิสเตอร์ (Transistor)  ในการใช้งานโฟโต้ทรานซิสเตอร์ รอยต่อระหว่างเบส-อิมิตเตอร์ (Base-Emitter) จะต่อไบอัสกลับ (Reverse Bias) ที่รอยต่อนี้เองเป็นส่วนที่ทำให้เกิดการแปลงค่ากระแสที่ขึ้นอยู่กับความเข้มแสง

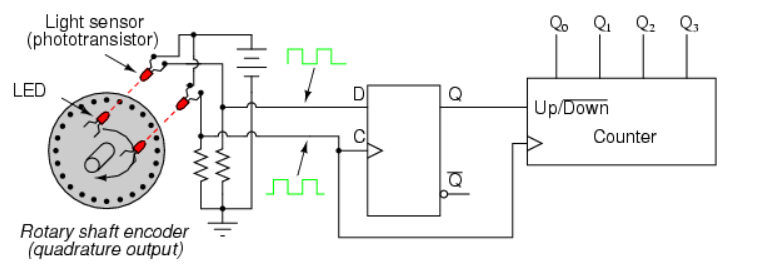

 ตัวอย่างการประยุกต์ใช้งานของโฟโต้ทรานซิสเตอร์

========================================================
