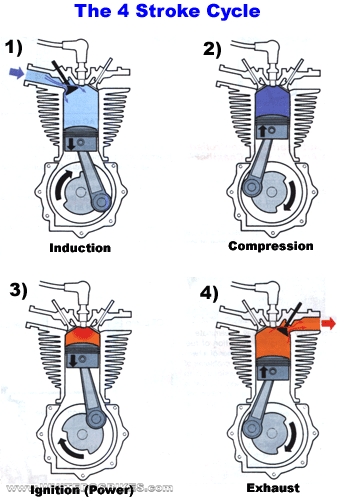

1.  จังหวะดูด   (Intake stroke)

       เมื่อลูกสูบเริ่มเคลื่อนที่ลง  ส่วนผสมของน้ำมันเชื้อเพลิงกับอากาศ  (เครื่องยนต์ดีเซลจะดูดเฉพาะอากาศเพียงอย่างเดียว) จะถูกดูดเข้ามาในกระบอกสูบโดยผ่านลิ้นไอดี(intake vavle)  ซึ่งเปิดอยู่  ลิ้นไอดีจะปิดที่ประมาณปลายจังหวะดูด  (ใกล้ศูนย์ตายล่าง)



2.  จังหวะอัด (Compression stroke)

      เมื่อลูกสูบเริ่มเลื่อนขึ้น  ลิ้นทั้งสองทั้งลิ้นไอดีและลิ้นไอเสีย (Exhaust valve)  จะปิดส่วนผสมของน้ำมันเชื้อเพลิงกับอากาศ (เครื่องยนต์ดีเซลจะเฉพาะอากาศเพียงอย่างเดียว)  จะถูกอัดจนกระทั่งใกล้ศูนย์ตายบน  ส่วนผสมจะถูกจุดโดยหัวเทียน  (เครื่องยนต์ดีเซลน้ำมันเชื้อเพลิงจะถูกฉีดเข้ามาโดยหัวฉีด)  การเผาไหม้จึงเริ่มขึ้น



3.จังหวะกำลัง หรือ จังหวะระเบิด (Power  stroke)

      เมื่อลูกสูบเริ่มเลื่อนลงลิ้นทั้งสองยังคงปิดอยู่  แรงดันของแก๊สที่เกิดจากการเผาไหม้  จะกระแทกลงบนหัวลูกสูบ  ผลักดันให้ลูกสูบเลื่อนลง  จนกระทั่งใกล้ศูนย์ตายล่าง ลิ้นไอเสียจะเปิด



4.จังหวะคายไอเสีย (Exhaust  Stoke)

    เมื่อลูกสูบเริ่มเลื่อนขึ้น  จะผลักดันให้ไอเสียที่ค้างในกระบอกสูบ  ออกไปภายนอกโดยผ่านลิ้นไอเสียที่เปิดอยู่  ลิ้นไอเสียยังคงเปิดอยู่จนกระทั่งลูกสูบเลื่อนผ่านศูนย์ตายบนไปเล็กน้อย  จากนั้นจะเป็นการเริ่มจังหวะดูดในรอบการทำงานต่อไป
