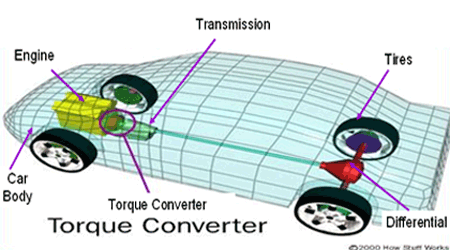

โดยทั่วไปรถยนต์จะมีส่วนต่างๆที่สำคัญๆ 6 ส่วนดังนี้  เครื่อยนต์(Engine) ทอร์คคอนเวอร์เตอร์ (Torque Converter) ชุดส่งกำลัง (Transmission) ชุดเฟืองท้าย   (Differencial) ล้อ(Tires) ตัวรถ(Car Body)

• เครื่องยนต์เป็นต้นกำลังในการขับเคลื่อน

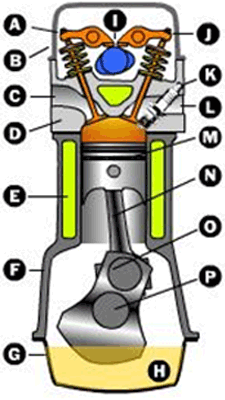

             ส่วนสำคัญของเครื่องคือลูกสูบและกระบอกสูบ ตามรูปแสดงให้เห็นส่วนประกอบด้านในของเครื่องยนต์เฉพาะส่วนของลูกสูบและกระบอกสูบ ซึ่งประกอบด้วยส่วนต่างๆดังนี้

A วาล์วไอดี B ฝาครอบวาล์ว Cช่องอากาศเข้า D ส่วนหัวกระบอกสูบ E ช่องน้ำหล่อเย็นรอบนอกกระบอกสูบ F ผนังเครื่องยนต G กะทะน้ำมัน H น้ำมันหล่อลื่นข้อเหวี่ยง I เพลาลูกเบี้ยว J วาล์วไอเสีย K หัวเทียน L ช่องไอเสีย M ลูกสูบ N ก้านสูบ O ก้านลูกปืน P ข้อเหวี่ยง ซึ่งเป็นเครื่องยนต์ ที่ทำงาน แบบ 4 จังหวะ

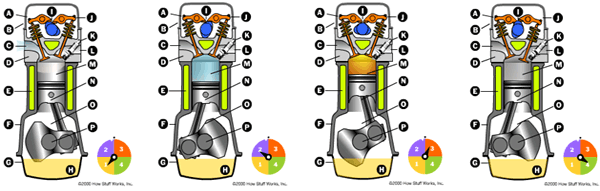

รูปแสดงให้เห็นถึงจังหวะทั้งสี่กับตำแหน่งกลไก

• จังหวะการทำงานของเครื่องยนต์

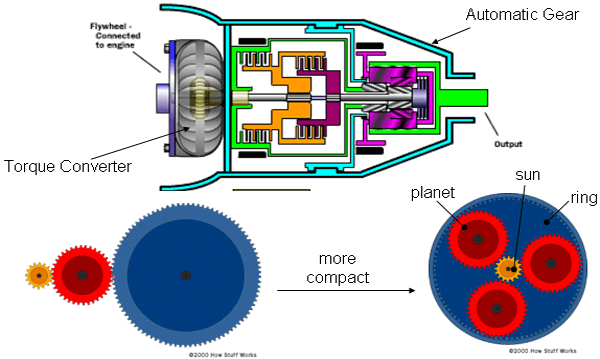

• จากรูปล้อช่วยแรงซึ่งยึดกับเพลาข้อเหวี่ยงส่งกำลังผ่านชุดส่งกำลัง

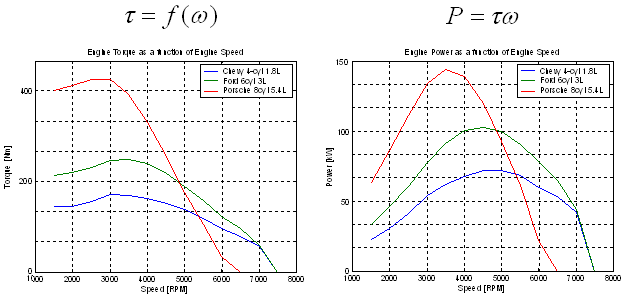

• กราฟแสดงให้เห็นโมเดลอย่างง่ายของเครื่องยนต์3แบบ

  กราฟโมเดลของเครื่องยนต์มี น้ำเงิน 4 สูบ 1.8L, เขียว 6 สูบ 3L และ แดง 8 สูบ 5.4L

       โดยกราฟทางซ้ายมือแสดงความเร็วรอบเครื่องยนต์ (RPM) และแรงบิด (Nm) แสดงว่าที่ช่วง 2,000-3,000 RPM ให้แรงบิดสูง ส่วนกราฟทางขวามือแสดงให้กำลังสูงที่ 3,500-4,500 RPM

• Transmission

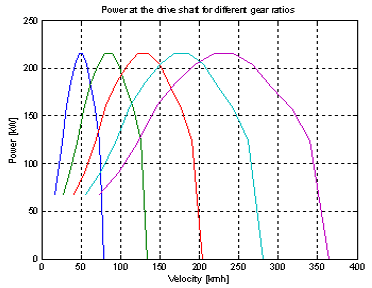

กราฟแสดงความเร็ว (kmh) และกำลัง (kw) สูงสุดที่แต่ละเกียร์เริ่มจากซ้ายไปขวา เรียงตามเกียร์ต่ำไปสูงคือ1 (50Kmh), 2 (80Kmh), 3 (125Kmh), 4 (175Kmh) และ 5 (225Kmh)

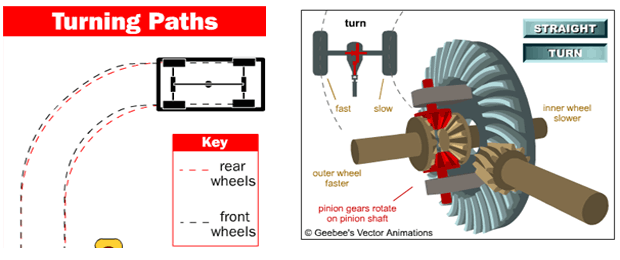

•  ชุดเฟืองท้าย (Differential) รับกำลังขับที่ถ่ายทอดออกจากเกียร์

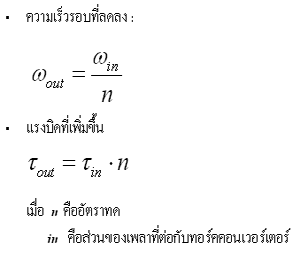

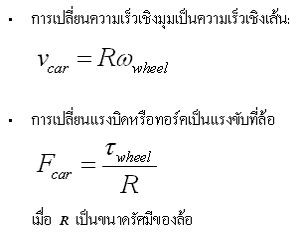

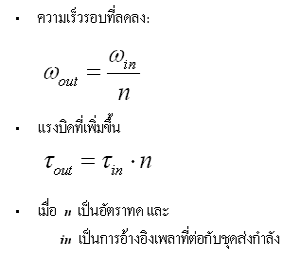

โมเดลของการส่งกำลัง (Model of a Transmission)	โมเดลของชุดเฟืองท้าย เหมือนกับระบบส่งกำลัง	โมเดลที่ล้อ
สมมติฐาน: –ไม่มีความเสียดทานหรือการสูญเสียอื่นๆ (No friction or other losses) –ไม่มีความเฉื่อย(No inertia)	สมมุติฐาน:  –รถวิ่งเป็นเส้นตรง –ไม่มีความเสียดทานหรือการสูญเสียอื่น, ไม่มีความเฉื่อย	สมมุติฐาน:   –รถขับบนทางตรง   –ไม่ไถล; ไม่มีการเปลี่ยนรูปของล้อยาง; ไม่มีความเสียดทาน; ไม่มีความเฉื่อย

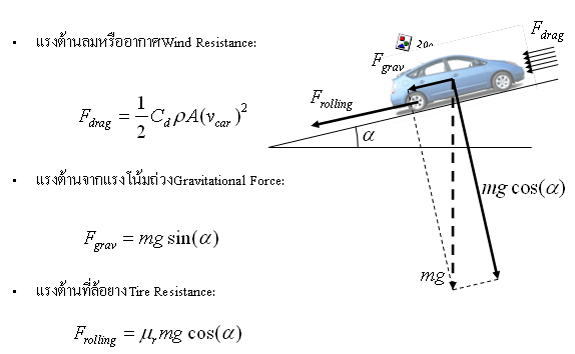

• โมเดลแรงกระทำต่อตัวรถภายนอก
