ออกแบบระบบไฟฟ้าสำนักงาน
07/03/2554 19:54 น. |
คือตอนนี้ผมเรียนวิชา Electrilcal system design โจทย์ให้ออกแบบระบบไฟฟ้าขออาคารสำนักงาน 3 ชั้น แต่ละชั้นมีจำนวนห้องที่ไม่เท่ากันและโหลดในแต่ละห้องไม่เหมือนกัน ผมควรใช้ CB ทุกห้องเลยหรือเปล่าครับเพราะบางชั้นมีจำนวนห้องถึง 15 ห้อง หรือว่าควรใช้ CB ตัวใหญ่เพียงตัวเดียวเพื่อตัดไฟทั้งชั้น ขอความกรุณาด้วยครับ |
ความคิดเห็นทั้งหมด 2 รายการ |
ความคิดเห็นที่ 1
07/03/2554 21:50 น. |

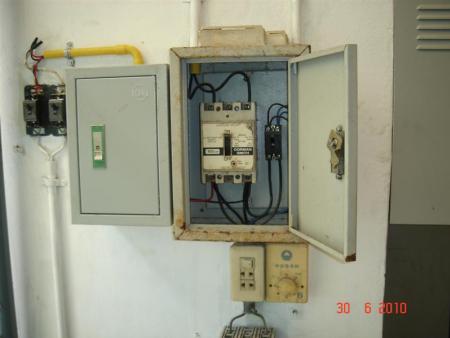

ในภาพตัวอย่าง ทำแบบ ผิดๆ อย่าทำแบบนี้ นะ การตัดด้วยเบรกเกอร์จะกี่ตัวไม่ว่า แต่สายที่ออกจากเบรกเกอร์ ต้องรับกับ เบรกเกอร์ด้วย เช่นบอกว่าชั้นนี้ใช้ไฟน้อย เดินสายเส้นเล็ก แต่ตั้งเบรกเกอร์ ตัวใหญ่เท่ากันหมด ทุกๆชั้น อย่างงี้ ผิดครับ เข้าใจแล้วนะ เด็กน้อย |
ความคิดเห็นที่ 2
08/03/2554 01:16 น. |
น้องควรลองอ่านมาตรฐานการติดตั้งของวสท.ประกอบด้วยนะครับ แต่มีหลักในการพิจารณาดังนี้นะครับ 1. ถ้าอ้างอิงตามมาตรฐาน วงจรในแต่ละห้องคือวงจรย่อย (ฺBranch Circuit) และสายที่เดินไปแต่ละชั้นเรียกว่าสายป้อน (Feeder) เมื่อมีการต่อแยกสายเข้าไปในแต่ละห้องจากตัว Feeder ซึ่งมีระยะทางเกิน 6 ม. (ถ้าจำไม่ผิด พอดีไม่มีมาตรฐานอยู่ในมือ) ต้องมีการใส่อุปกรณ์ป้องกันสาย เหตุผล : เนื่องจาก Breaker Main ของ Feeder นั้นหลักๆจะทำหน้าที่ป้องกันสาย Feeder เป็นหลัก และ สาย Feeder มักจะมีขนากใหญ่กว่า สายในวงจรย่อย ดังนั้น เมื่อเกิด Short Circuit ขึ้นในวงจรย่อย Breaker ของ Feeder จะไม่สามารถทำงานได้เร็วพอที่จะป้องกันสายเสียหายได้ครับ 2. หากพิจารณาเรื่องการใช้งาน และ การบำรุงรักษา น้องยิ่งต้องมี Breaker เพราะ เมื่อเกิด Fault ขึ้นในวงจรย่อยวงจรหนึ่ง Breaker ของแต่ละวงจรจะทำงานก่อน Breaker ของ Feeder ทำให้ไฟดับเฉพาะห้องครับ (ไม่ดับทั้งชั้น) หรือ ในการบำรุงรักษาน้องก็สามารถดับไฟเฉพาะห้อง แล้วทำงานได้ ไม่จำเป็นต้องดับทั้งชั้น ฺ*** Breaker Main และ Breaker ย่อยพวกนี้มักใส่รวมกันอยู่ในกล่อง ขายเป็นชุดๆ บางคนเรียก Load Center บางคนเรียก Distribution Board ครับ *** |
