» Webboard » มอเตอร์ การควบคุมมอเตอร์ และ ไดร์ฟ
24/05/2554 15:35 น. , อ่าน 4,060 ครั้ง
Bookmark and Share
ลองควบคุมแค่ 1ตัว แต่ยังไม่ได้ จะเอาไปใช้กับ H-bride ได้ยังไง
Jea
24/05/2554
15:35 น.
พอดีทำโปรเจคอะครับ แต่มาเจอปัญหาว่า มอเตอร์ที่เริ่มstart เนี่ย โดยการปรับควางกว้างของduty ที PWM แต่ทำไมมันมีแรงดัน overshoot ที่ตกคร่อมIGBT สูงจังอะครับ specmotor 3HP 36V ที่มอเตอร์ใส่ diode ขนาน 60A 600V แต่diode ร้อนมาก บ้างถึงกับพังควันขึ้น วัดกระแสที่ผ่านแค่ 9A แรงดันสูงถึง 40.9x10 ใช้ osiloscopeจับอะครับ ใช้IGBT 60A600V 2ตัว ขนานกันเพื่อกันกระแสสตาร์ท จนถึงmax แต่กำลังสงสัยว่ามันเป็นเพราะอะไรแล้วมีวิธีลดแรงดัน overshoot ไหมครับ หรือลองใช้softstartดีหรือปล่าว รบกวนช่วยหน่อยคร๊าบๆ

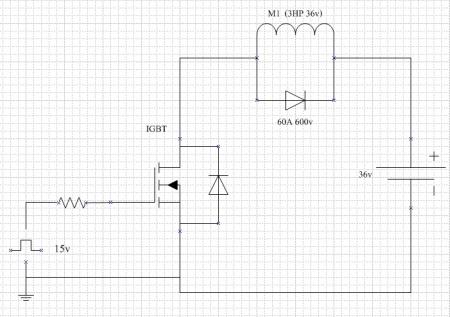

*ขอใช้ สัญลักษณ์ mosfetแทนIGBT
ความคิดเห็นทั้งหมด 3 รายการ |
ความคิดเห็นที่ 1
ช่างซ่อมมอเตอร์
25/05/2554
09:06 น.
พอดีไม่แม่นเรื่อง Power Elect แต่อยากจะให้ระวังเรื่องมอเตอร์ดีซี ที่นำมาใช้ ถ้าเป็นแบบอนุกรม ต้องมีโหลดต่ออยู่เสมอนะครับ ไม่อย่างนั้นมอเตอร์จะหมุนเร็วมากจนอาจจะพังได้ และจะไม่สมารถควบคุมความเร็วรอบได้ ซึ่งอาจจะเป็นส่วนหนึ่งของปัญหาด้วย ลองพิจารณาดูครับ
ความคิดเห็นที่ 2
incot
27/05/2554
01:11 น.
 ผมว่าผิดตั้งแต่เริ่มคิดเลยนะเนี่ย ถามว่าจะทดสอบอะไร ครับ ถ้าท่านจะ Test IGBT ท่านควรศึกษา DATA sheet ให้อะเอียดเลย อยู่เอา IGBT มา Take load เลยมันไม่ได้ ถ้าคุณจะทดสอบ
Bridge inverter หรือ Bridge Rectifier ครับท่าน จะได่ชว่ยแนะนำแบบ พื้นฐานให้ครับ
ความคิดเห็นที่ 3
เจี่ย
28/05/2554
01:12 น.
 คือตอนนี้จะควบคุมความเร็วรอบมอเตอร์อะครับ โดยปรับความเร็วที่ค่า Duty cycle จ่ายสัญญาณ พัลส์ที่ 15V ทดสอบกัลมอเตอร์ตัวเล็กขนาด 1/4 HP แล้วมันทำงานได้ อ่านรายละเอียดของIGBT แล้วมันน่าจะทนขนาดได้ได้น่ะครับ รวมถึงการต่อเป็นแบบ H-bridge ด้วยมันก็สามารถทำงานได้ที่พิกัดแรงดัน 24v แต่เนี่ยผมเปลี่ยนเป็น ตัวใหญ่ 3HP แรงดัน 36v กระแสที่ IGBT ทนได้ก็ 63A แต่ปัญหามันเริ่มที่ ตอนstart เท่านั้นเอง ว่ามันมีแรงดันสูง - -*
ความคิดเห็นทั้งหมด 3 รายการ |
