ขอคำปรึกษาวงจรคอนโทรลบูสเตอร์ปั้ม
23/11/2554 13:20 น. |
อยากขอคำปรึกษาจากรุ่นพี่ๆด้วยครับ มีโอกาสได้ไปช่วยลูกพี่ลูกน้อง ***้น้ำท่วมห้องป้ัมน้ำ น้ำท่วมปั้มมิดเลย ตอนนี้ถอดล้างทำความสะอาดและตากแดดไว้แล้ว ตามคำแนะนำของคุณช่างซ่อมมอเตอร์และรุ่นพี่ๆ จากกระทู้ที่ผ่านๆมา รอเปลี่ยนลูกปืนและประกอบลอง แต่ปัญหาอยู่ที่ตู้คอนโทรลนี่ล่ะครับ มันจมน้ำครึ่งนึง ส่วนที่เป็นแมกเนติกและรีเลย์จมหมดรอดแค่เบรกเกอร์ตัวเดียว ไม่รู้ว่าอุปกรณ์ชุดเดิมเราเป่าให้แห้งแล้วจะใช้งานได้ไหม หรือถ้าต้องเปลี่ยนใหม่ พอมีวงจรควบคุมแนะนำบ้างไหมครับ ของเดิมในตู้สายไม่ได้มีการมาคไว้เลย ไล่สายไม่ค่อยถูก ความรู้เราก็snakeๆ fishๆ ถ้ามีวงจรพอเป็นไกด์น่าจะดีครับ รายละเอียดมีดังนี้ครับ ควบคุมปั๊มน้ำ 3KW 3เฟส 2ตัว ทำงานสลับกันครับ ในตู้มีแมกเนติก 2ชุด ไทเมอร์ 15วิ 1ตัว รีเลย์ แลทชิ่ง 1ตัว รีเลย์ my2 1ตัว my4 2ตัว float level ของ ออมรอน แบบ 3 ขา 1 ชุด ถ้าพี่ๆ มีวงจรแบบนี้หรือใกล้เคียงแนะนำด้วยครับ |
ความคิดเห็นทั้งหมด 6 รายการ |
ความคิดเห็นที่ 1
25/11/2554 08:43 น. |
เข้าใจว่า แลทชิ่งรีเลย์ คือรีเลย์ที่เปลี่ยนสถานะหน้าคอนแทคทุกครั้งที่มีไฟจ่ายเข้า คือ ทริกครั้งที่ 1 หน้าคอนแทกจะเปลียนจาก On เป็น Off แต่ถ้าเอาไฟออก หน้าคอนแทคก็ยังจะคงสภาวะเดิม ต่อมาเมื่อเราเอาไฟเข้าไป ทริก อีกรอบหนึ่ง ก็จะทำให้หน้าคอนแทก เปลี่ยน จาก Off เป็น On จากหลักการข้างต้นก็ควรที่จะนำไปต่อร่วมกับ Float Level และแมกเนติกขับปัมท์ได้เลย ทำไมต้องใช้ไทม์เมอร์ และรีเลย์ช่วยอีก 2 ตัวก็ไม่รู้ ใครทราบช่วยตอบทีครับ เพราะผมอาจจะไม่ถนัดเรื่องนี้ โดยเฉพาะ ช่างวรเดช ไปไหนก็ไม่รู้ |
ความคิดเห็นที่ 2
25/11/2554 12:01 น. |

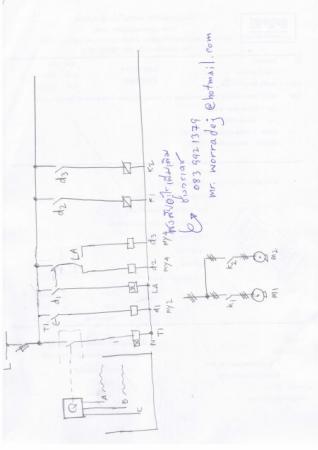

ขอบคุณท่านพี่ เจ้าสำนักกรงกระรอกหมุนทุ่นเหล็กใหญ่ มาแล้วครับท่านพี่ แหะ แหะ ขอตอบให้ท่านแมนยู จขกท และท่านทั่วไปที่สนใจครับ ผมลองลากๆเขียนๆ ตามที่พอเคยทำ มาบางงานที่ผ่านมา ดูแล้วน่าจะไกล้เคียงมั้ย ลองช่วยๆ กันดูครับ ลายมือไม่ค่อยสวย ติดขัดยังงัย จะให้เพิ่มเติมตรงใหน ติได้ครับ เต็มที่เลย วรเดช พลสันต์ 0839921379 mr.worradej@hotmail.com www.pholsanpro.com |
ความคิดเห็นที่ 3
|
25/11/2554 12:05 น. |
ลองช่วยๆ กัน ครับ เวปนี้ จะได้ อบอุ่น ครับ หน้าหนาวก็กำลังมาเยือน |
ความคิดเห็นที่ 4
|
25/11/2554 12:29 น. |

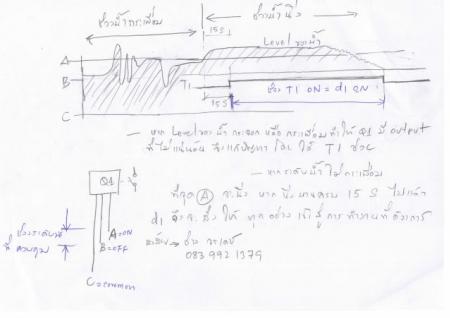

ให้เป็นในรูปนี้แบบนี้ครับ เดี๋ยวจะ ฮง อิอิ |
ความคิดเห็นที่ 5
|
19/12/2554 13:13 น. |
เอา E:Mail มาครับเดี๋ยวส่ง Diagram ให้แล้ว wire ตามนั้นได้เลยรับลองใช้ได้ |
ความคิดเห็นที่ 6
|
29/04/2555 20:56 น. |
ผมว่าใช้ timesitch แบบดิจิตอลดีกว่าคับคลองถมตัวละุ800 ได้แปดโปรแกรมต่อวันต่ออาทิตย์ จบกว่าคับ แถมแม่นยำเป็นวินาที |
