» Webboard » การใช้ไฟฟ้าและเทคโนโลยีไฟฟ้าอุตสาหกรรม
13/01/2555 15:10 น. , อ่าน 6,466 ครั้ง
Bookmark and Share
รบกวนรุ่นพี่ที่มีประสบการณ์แนะนำด้วยครับ เรื่อง Groud Gird
วิดวะมือใหม่
13/01/2555
15:10 น.
ผมอยากทราบว่า หม้อแปลง 3 เฟส 4 สาย RST และ N ตรง Neutral Point ต้องต่อกับ groud หรือไม่ครับ และบริเวณ MDB จะต้องต่อ groud เพิ่มอีกเปล่าครับ แต่ busbar ของ groud และ Neutral ต่อเชื่อมกัน จำเป็นต้องต่อลง groud ทั้ง 2 จุดหรือไม่ แต่ระบบgroud เป็น groud grid
แต่ดูเหมือนว่าจะเชื่อมต่อถึงกัน ถ้าต่อทั้ง 2 จุด จะมีปัญหา ข้อดี ข้อเสีย อย่างไร
และถ้าต่อจุดเดียวที่ MDB จะมี ปัญหา หรือ ข้อดี ข้อเสีย อย่างไรครับ

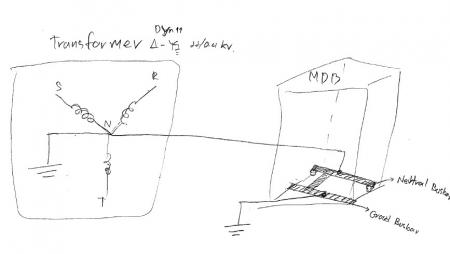

รูปแบบตามรูปครับ

รบกวนรุ่นพี่ตอบด้วยนะครับ
ความคิดเห็นทั้งหมด 4 รายการ |
ความคิดเห็นที่ 1
BUTTAROJ
01/02/2555
16:49 น.
 ต้องต่อลงกราวด์ทั้งด้านหม้อแปลงและด้านตู้ MDB ครับ. ข้อดี
1) เพื่อให้เกิดคุณภาพทางไฟฟ้า
2) เพื่อให้อุปกรณ์ป้องกันทำงาน
3) เพื่อให้เกิดความปลอดภัย
ความคิดเห็นที่ 2
BUTTAROJ
01/02/2555
16:55 น.

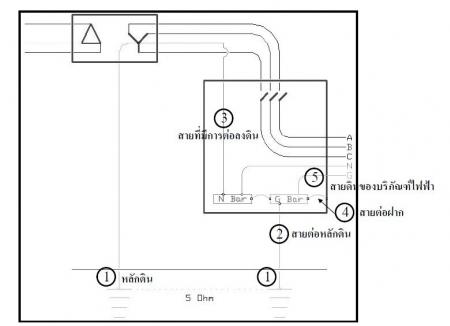

รูปภาพเพิ่มเติมครับ.
ความคิดเห็นที่ 3
aboveground
04/02/2555
15:38 น.
 ให้คิดหลักการง่ายๆแบบนี้นะครับว่าวัตถุประสงค์ของการต่อนิวตรอล(สายดินของระบบไฟฟ้า)ลงกราวด์เพราะเพื่อความปลอดภัยในส่วนของระบบกระแสไฟหรือแรงดันในการใช้งานของตัวอุปกรณ์ส่วนหนึ่ง และเพื่อความปลอดภัยของผู้ใช้ไฟอันเกิดจากกระแสรั่วไหลก็ส่วนหนึ่ง และเพื่อให้อุปกรณ์ป้องกันเช่นรีเลย์ทำงานก็อีกส่วนหนึ่ง ส่วนการต่อจุดไหนแบบไหนก็ให้พิจารณาแบบนี้ว่ายิ่งต่อใกล้อุปกรณ์ก็ยิ่งมีความปลอดภัยมาก ส่วนระบบกราวด์ของรีเลย์แล้วยิ่งต่อมากจุดระบบยิ่งรวน ส่วนกรณีข้างต้นถ้าหม้อแปลงและตู้ MDB อยู่ติดกัน หรือบริเวณใกล้ๆกัน เช่น จากนั่งร้านหม้อแปลงลงมาก็เข้าตู้ MDB เลย สำหรับสายดินของระบบอันนี้ลงจุดเดียวที่ MDB เลยก็ประหยัดและยังคงปลอดภัย แต่ถ้าตำแหน่งห่างกันก็ควรต่อทั้ง 2 ที่ครับ ส่วนระบบกราวด์กริดนั้นเป็นการเพิ่มความสามารถในการนำกระแสลงดินให้เร็วที่สุดเพิ่มความปลอดภัยให้จุดที่ต่อลงดินทำงานได้ดีครับ คนละวัตถุประสงค์ของตำแหน่งการต่อลงดิน

หวังว่าจะได้รับประโยชน์บ้างนะครับ
ความคิดเห็นที่ 4
aboveground
04/02/2555
15:43 น.
 ลืมบอกไปครับว่าเมื่อเราต่อนิวตรอลลงกราวด์ระบบแล้ว ก็อย่าลืมต่อกราวด์ของอุปกรณ์ เช่น ถังหม้อแปลง โครงตู้ โครงมอเตอร์ เป็นต้น เพื่อความปลอดภัยจากการสัมผัสด้วยนะครับ
ความคิดเห็นทั้งหมด 4 รายการ |
