breaker 2 pole
11/06/2555 09:28 น. |
breaker 2 pole (ไม่ใช่ที่มีพิมพ์บนตัวL N) นำมาใช้กับcontrol 220 vac 1เฟส ได้หรือไม่ |
ความคิดเห็นทั้งหมด 7 รายการ |
ความคิดเห็นที่ 1
|
16/06/2555 05:45 น. |

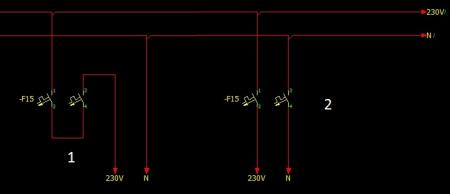

แบบที่ 2 จำเป็นต้องตัด N ด้วยไหม เพราะในเมื่อ N มันคือ 0 มิใช่หรือ, ผมคิดว่าไม่น่าตัดนะ แล้วถ้าต่อแบบ 1 มันจะมีผลเสียไรไหม ผมรู้สึกว่าจะเคยเจอวงจรต่อแบบที่ 1 นะ แล้วรู้สึกมันจะเพิ่มความปลอดภัยด้วยไหม |
ความคิดเห็นที่ 2
16/06/2555 09:34 น. |
breaker 2 pole (ไม่ใช่ที่มีพิมพ์บนตัวL N) นำมาใช้กับcontrol 220 vac 1เฟส ได้หรือไม่ ขออนุญาตตอบ หากเป็นวงจรทั่วๆไป ไม่ซีเรียสมาก เช่นคุมปั๊มน้ำ คุมชุดมอเตอร์ทั่วๆไป คุมไฟแสงสว่าง จำพวกนี้ สามารถใช้แทนกันได้ แต่ถ้าเป็นงานที่ซีเรียสเช่น คุมชุดซัพพลายจ่ายคอนโทรลให้ PLC ไมโครโปรเซสเซอร์ เซอร์โว ไม่แนะนำให้ใช้ เนื่องจากความไวในการตัดกระแส และ การออกแบบหน้าคอนแทคในการดับอาร์ค หากมีการลัดวงจรเกิดขึ้น มองเหมือนไม่มีอะไร แต่กระแสไฟที่เกิดความผิดปกติ เข้าไปโน่น ชุดคอนโทรลบอร์ดเข้าให้แล้ว เสียหายไม่คุ้มกันครับ |
ความคิดเห็นที่ 3
|
16/06/2555 09:52 น. |
ผมสงสัยอยู่ 2 แบบ แบบที่ 2 จำเป็นต้องตัด N ด้วยไหม เพราะในเมื่อ N มันคือ 0 มิใช่หรือ, ผมคิดว่าไม่น่าตัดนะ แล้วถ้าต่อแบบ 1 มันจะมีผลเสียไรไหม ผมรู้สึกว่าจะเคยเจอวงจรต่อแบบที่ 1 นะ แล้วรู้สึกมันจะเพิ่มความปลอดภัยด้วยไหม ขออนุญาต ท่าน คห.1 ผมขอสนทนาในมุม มิติ ที่ผมเข้าใจนะครับ ว่า รูปที่โฟสมา ดูเหมือนว่าจะเป็นเบรกเกอร์ โพลเดียว ซึ่งไม่สัมพันธ์กับคำถามของ จขกท. เอาตามที่ผมเข้าใจนะ ระบบไฟฟ้า ในอุดมคติ สาย N เป็นศูนย์โวลต์จริงๆ แต่ในทางปฏิบัติไม่ใช่นะ เพราะเกิดจากการเฟสไม่สมดุล เขียนยากไปใช่ไหม นึกถึง ยี่ห้อรถมิตซุบิชิ ที่มาของยี่ห้อเขาคือเพชร 3 เม็ด แต่ที่ผมจะบอกคือ ระบบไฟสมดุลคือ ผลรวมของ 3 เฟส L-L,L-Nจะเท่ากับศูนย์ จุดศูนย์เสมือนก็คือจุดที่รวมกันของเจ้ายี่ห้อมิตซูนี่แหละครับ ในทางไฟฟ้าคือผลรวมของเวกเตอร์นะครับ ผมยกตัวอย่างเฉยๆ อย่าไปอ้างอิงทางวิชาการล่ะ ในวงจรที่ต้องการความเสถียรสุงๆและแยกตัวออกจากชุดอื่นๆ เช่น isolator จำเป็นต้องตัด L-N ต่อแบบที่หนึ่ง ผลเสียคือเปลืองเบรกเกอร์ แต่หาใช่ อยุ่ที่การออกแบบของแต่ละคน เราอย่าเพิ่งไปตัดสินนะ ต้องรอฟังเขาก่อนว่าเขาต่อไว้เพื่อป้องกันอะไร การต่อลักษณะอย่างนี้ เป็นการback up ซึ่งกันและกัน เจ้าตัวล่างจะ back up ให้เจ้าตัวบน ประหนึ่งว่าด้านล่าง กระแสไฟกำลังทะเลาะเบาะแว้งกันเลย ตีรันฟันแทงกันยับเยิน เบรกเกอร์ทั้ง 2 ตัว รู้ไหม รู้ เห็นไหม เห็น แล้วใครจะเข้าไปจัดการเจ้าพวกที่ทะเลาะกันล่ะ ก็เจ้าตัวที่อยู่ใกล้เหตุการณ์ นะสิ แต่ตัวบนอย่าเพิ่งลงไปนะ หากตัวล่างเคลียร์ไม่ได้ ถึงเวลาที่เจ้าตัวบนต้องลงมาเคลียร์เองแล้ว ยกตัวอย่างอุปมาอุปไมย เข้าใจแล้วนะครับ แต่งานบางชนิด ถ้ารอเคลียร์ขนาดนี้ วงจรพังไปแล้ว อยู่ที่การใช้งานและการออกแบบครับ ว่าจะเลือกแบบไหน |
ความคิดเห็นที่ 4
|
16/06/2555 16:06 น. |
รูปที่โพสมาเป็น 1 pole หรอครับ แล้ว 2 pole เป็นยังไงหรอครับ ช่วยอธิบายหน่อยสิครับ |
ความคิดเห็นที่ 5
|
18/06/2555 11:19 น. |
ผมบอกแบบนี้ดีกว่าตามความเข้าใจของผม จะยืนยัน100% ต้องกลับไปดูหน้าที่2หรือ3ของแบบว่าในคำจำกัดความของสัญลักษณ์ ผู้เขียนแบบเขียนว่าอย่างไร เป็นเบรคเกอร์ชนิดไหน กี่โฟล ยี่ห้ออะไร โมเดล ประมาณนี้ แบบที่2 เป็นไปได้ทั้งโฟลเดียวและ2โฟล ใครๆดูก็ว่า2โฟล แต่ต้องมีบางคนว่าโฟลเดียว แต่แบบที่1 มองยังงัย ผมเชื่อว่าหลายๆคนมองว่าเป็นโฟลเดียว แถมโฟลเดียวที่ต่อผิดด้วย ถ้าจะมองเป็น2โฟลก็ได้ ก็ยังต่อผิดเหมือนเดิม จะต่อถูกกรณีเดียวคือต้องดูสัญลักษณ์ชิงเกิ้ลไลน์ว่า เบรคเกอร์ตัวนี้ไม่มีสัญลักษณ์กากบาทที่ด้านบน ผิด/ถูก คือการแสดงความคิดเห็น |
ความคิดเห็นที่ 6
|
26/07/2555 18:07 น. |
ได้ครับ |
ความคิดเห็นที่ 7
|
21/08/2555 21:44 น. |
จริงๆต้องใช้แบบCBแบบ2pole(1P/220V)ในการปลดทั่งLและNครับและเพิ่มในส่วนของสายPE(ต่อกับcaseของอุปกรณ์และไปต่อกับGroundของระบบ)ช่วยป้องกันกรณีเกิดไฟรั่วที่ตัวอุปกรณ์จะปลอดภัยที่สุดครับ เพราะในปัจจุบันโหลดทางอุตสาหกรรมหรือว่าจะเป็นโหลดที่ใช้ตามอาคารต่างๆโดยส่วนใหญ่ที่เป็นสวิทช์ชิ่งโหลดไม่ว่าจะเป็นโหลด3เฟส(อินเวอร์เตอร์หรือไดร์ฟ) โดยเฉพาะโหลด1เฟส(Switching Power Supply, UPS, เครื่องเชื่อม, หรืออุปกรณ์ไฟฟ้าตามบ้านเรือนที่มีชุดควบคุมอิเลคทรอนิกส์ขนาดต่างๆ)จะกำเนิดฮาร์มอนิกส์ลำดับที่สามที่มีผลให้สายนิวทรอลไม่เป็น0ร้อยเปอร์เซนต์ครับ |
