จะขอมากไปไหม ให้อธิบายการเข้าใจ symbols เกี่ยวกับ ไฮดรอลิกส์
17/06/2555 21:16 น. |
แต่ส่วนใหญ่เวปจะไม่บอกเทคนิคการจำให้นะครับ มีท่านได้พอจะช่วยผมได้บ้างครับ ไม่ต้องบอกหมดทุกอันก็ได้ครับ ของแค่เทคนิคการจำทำนองนี้นะครับ ขอบคุณล้วงหน้าเลยครับ |
ความคิดเห็นทั้งหมด 4 รายการ |
ความคิดเห็นที่ 1
|
17/06/2555 21:20 น. |
ขยาย |
ความคิดเห็นที่ 2
|
17/06/2555 21:21 น. |
|
ความคิดเห็นที่ 3
18/06/2555 22:00 น. |
สัญลักษณ์ไม่ยากแล้วใช่ไหมครับ วิธีการจำไม่ยากแต่ไม่แนะนำให้จำ ให้ใช้ความเข้าใจ เราจะสามารถดูวงจรออก และประยุกต์ใช้งาน แก้ปัญหาได้ แต่ก่อนอื่นต้องเข้าใจก่อนว่า เมื่อโชลินอยด์ทำงาน สภาวะจะเปลี่ยน แต่ต้องเข้าใจว่า ปกติโซลินอยด์ทำงาน จะดูดหรือจะผลัก จะได้ไม่มาถกเถียงกันทีหลังเรื่องสัญลักษณ์และตำแหน่งวาล์ว ปกติในประเทศไทย ระบบไฮดรอลิกส์ ถ้าจำไม่ผิดนะ 80% เป็นแบบผลัก 20% เป็นแบบดูดสปูล ระบบนิวแมติค ถ้าจำไม่ผิด 80% เป็นแบบดูด 20% เป็นแบบผลัก เวลาไปซ่อมหน้างานจะได้ไม่ลองผิดลองถูก เอ้ากดสวิทช์ เอาท์พุทออกหรือยัง แล้วก็ใช้ไขควงวัดไฟจิ้มโซลินอยด์ ไม่ซ้ายก็ขวา บางรุ่นมีปุ่มทดสอบในตัว เมื่อเรารู้ว่าแล้ว เวลาคอยล์ทางด้านa ทำงานก็ดูว่ามันเปลี่ยนทางน้ำมันไปพอร์ตไหน เวลาปกติ ตำแหน่งวาล์วอยู่แบบไหน เช่นรูปที่โฟส ส่วนมากจะอยู่ปกติปิด ในส่วนตัวผม ผมจะแนะนำน้องๆ เพื่อนๆ ที่ทำงานว่า โซลินอยด์ที่อยุ่ในมือนายน่ะ มันดูดหรือมันผลัก แล้วค่อยๆไปต่อ |
ความคิดเห็นที่ 4
28/06/2555 22:02 น. |

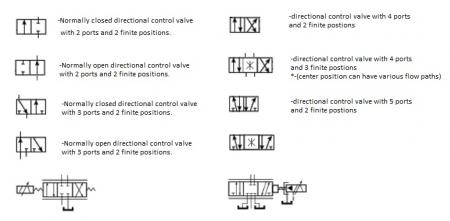

ดูรูปว่าลูกศรของห้องวิ่งไปทางไหน ด้านล่างเป็น tankน้ำมัน หรือต้นลม แล้วก็เลื่อนห้องได้ในกรอบสี่เหลี่ยม1กรอบ เช่นมี2กรอบแล้ว2ขึดก็คือ 2/2 แต่ถ้าอัน2(จากบน)-ด้านขวาจะอ่านว่า 3/4 แบบรูปแรกซ้ายคือ2/2 เปิดไหลกับตัน อาจจะมี x/x y/x 2/2,3/4..... แต่ห้องไม่ค่อยจะต้องจำมากเอามองว่ามันวิ่งไปอย่างไรดีกว่าเพื่อที่จะเอามาทำงานได้.. แล้วส่วนที่อยู่นอกกล่องาี่เหลี่ยม ซ้ายกะขวาจะเป็น spring หรือ ไฟฟ้าsolinoil valve หรือปุ่ม หรือ อื่นๆก็แล้วแต่จะเป็นตัวส่งแรงดัดพลัก/ดูด ในการให้มันเลื่อนห้องหรือสับลางรถไฟไปได้ พลักก็ spring ดูดก็แม่เหล็กไฟฟ้า หรือมือโยกก็ได้ +++ส่วนหน้างานอาจจะมีอาการค้างของการเลื่อนห้องได้เนื่องจากหลายปัจจัยที่เคยเจอคืออืด ไม่เลื่อน สามารถถอดมาล้างได้ เพราะถ้าจ่ายไฟไปแล้วทำไมยังไม่เลื่อน ก็ลองไล่ๆดูเอาจากหัวไปหาง คือจากไฟไปตัวอุปกรณ์นั้นๆ แกนรูน้ำมันมันเล็กมากอุดตัดได้ถ้า filter ไม่ได้เปลี่ยนบ่อย ควรเปลี่ยนตามกำหนด เวลา/การใช้งาน ไม่เปลี่ยนจะเกิด คราบไปอุด ที่ แกรปรับทิศ(ห้อง) ของ solinoil valve ได้ สรุปว่ากล่องนี่มันเลื่อนไปมาได้เพื่อที่จะได้การใช้งานเป้าหมายได้ดั้งใจเช่นเดิน หยุด ย้อยกลับ ลงถัง หรืออื่นๆ ++มีหนังสือ 'ไฮดรอลิก' ที่เป็นภาษาไทยขายตามร้านหนังสือเรียนทั่วไป++ จะมีรูปเหมือนลงไว้พร้อมคำอธิบายเลยครับ .................................................... รับกัดเฟือง ได้งานไว ราคาย่อมเยาว์ www.hybrid-precision.com |
