รบกวนด้วยครับ วงจรปั๊มน้ำ ดูดน้ำเสีย โดยสั่งงานด้วยเซนเซอร์น้ำล้น แบบหน่วงเวลาปิด
01/07/2556 17:23 น. |
คือพอดีที่บ้านระดับท่อในตัวบ้านสุงกว่าระดับนอกบ้านครับ ทุกทีต้องมาคอยสับสวิทเอง แต่บ้างครั้งฝนตกไม่มีคนอยู่บ้าน น้ำก็ท่วมครับ อยากได้วงจรควบคุมมอเตอร์ 3 เฟส ขนาด5-15แรง (คิดว่าน่าจะต่อแบบตรงได้ไม่ต้องใช้แบบเดลต้ามั้งครับ) หลักการทำงาน ดังนี้ครับ -ใช้เซนเซอร์วัดระดับน้ำ แบบเตือนน้ำล้น (วงจรง่ายๆจากพวกฟิวเจอร์คิดครับ พอน้ำถึงระดับก็จะสับสวิทรีเลย์220Vในตัวมันครับ///ไม่ใช้ลูกลอยไฟฟ้าเพราะบอพักเล็กครับ) **พอน้ำถึงระดับก็ให้เริ่มปั๊มน้ำดูดออกครับครับ **พอดูดจนระดับน้ำลดมาถึงเซนเซอร์ เซนเซอร์จะสั่งรีเลย์ปิด แต่เพื่อป้องกันน้ำที่ดูดไปไหนย้อนกลับมาบางส่วนเนื่องจากเป็นระบบท่อน้ำทิ้ง และเพื่อป้องกันการกระเพื่อมของน้ำ ที่อาจเกิดขึ้นได้ **จึงอยากให้มีการหน่วงเวลาปิดออกไป โดยให้มอเตอร์ทำงานต่อไป 5-10 นาทีครับ เพื่อให้แน่ใจว่าระดับน้ำเลยเซนเซอร์ไปแล้ว รบกวนพี่ๆในนี้ด้วยครับ ความรู้คืนอาจาร์ยไปหมดแล้ว T_T หรือ มีท่านใดเสนอวิธีการอื่นเพิ่มก็ได้ครับ หมายเหุต บ่อพักมีขนาด 70 cm X 70 cm ลึก 1.5เมตร ครับ(ลูกลอยไฟฟ้าใช้ไม่ได้ใช่ไหมครับ เพราะท่อขนาด8นิ้วก็กินพื้นที่ไปส่วนนึงแล้ว) ขอบคุณล่วงหน้าครับ |
ความคิดเห็นทั้งหมด 4 รายการ |
ความคิดเห็นที่ 1
|
01/07/2556 17:43 น. |
อ้อลืมบอกขอแบบมีป้องกันไฟตกด้วยน่ะครับ (overloadป่ะครับ) และสามารถ สตาร์ได้ด้วยแมนนวลได้ด้วยน่ะครับ ขอบคุณมากครับ |
ความคิดเห็นที่ 2
|
01/07/2556 18:18 น. |

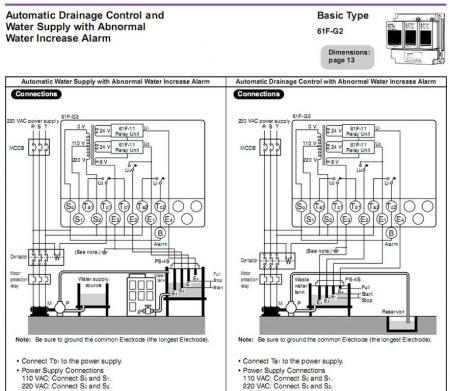

Manual ตาม link นี้ครับ http://www.proenergo.ru/doc_pdf/sensor/level/61F-GP.pdf |
ความคิดเห็นที่ 3
09/07/2556 16:54 น. |
ตอนน้ำท่วมใหญ่ คราวก่อน ผมไปซื้อวงจร ปั้มน้ำลงถัง ที่เป็นวงจรของ ฟิวเจอร์คิท วงจรจะให้เรา ปล่อยสายไฟ 3 เส้น คือ เต็ม กลาง และล่าง การทำงานของวงจรคือ พอน้ำ ลดลงต่ำกว่า เส้นล่าง ปั้มจะทำงาน จนน้ำไปแตะเส้นบน แต่หากน้ำลด ลงมา ไม่ต่ำกว่าเส้นกลาง ก็ยังไม่ทำการปั้ม แต่ตอนเอามาใช้สำหรับ น้ำท่วม ผมกลับทางการต่อรีเลย์ แทน คือ พอน้ำไม่ถึง เส้นล่างและเส้นกลาง ปั้มไม่ทำงาน (รีเลย์ มี No, Nc ) และพอน้ำลดต่ำกว่า เส้นล่างสุด ปั้มก็จะหยุดทำงาน หากเป็นของคุณ ก็ใช้ รีเลย์เป็นตัวจ่ายกระแส ให้กับ แม็คเนติกส์ สามเฟส ก็น่าจะได้ วงจรเข้าใจได้ไม่ยาก สายจะต่อยาวเท่าไหร่ ตามใจ (ทดลองดูได้) ราคาวงจร ไม่กี่ร้อย (แผงสำเร็จ) ลองดูครับ |
ความคิดเห็นที่ 4
|
21/07/2556 11:27 น. |
ขอบคุณทุกท่านมากครับ ลองสั่งประกอบชุด ของOmron ไปแระครับ หมดไป5500 แต่ใจอยากลองทำแบบ คุณ สืบศักดิ์ว่าครับ แต่ยังงงๆอยู่ สลับสาย หรือ สลับขั้ว รีเลย์ใช่ไหมครับ กำลังนั่งแกะวงจรอยู่ว่าจะทำอีกชุดกับปั๊มตัวเล็กน่ะครับ แต่งงตรงรีเลย์นี่แหละครับ มีภาพประกอบไหมขอรับ ขอบคุณครับ |
