» Webboard » มอเตอร์ การควบคุมมอเตอร์ และ ไดร์ฟ
31/08/2556 11:31 น. , อ่าน 4,811 ครั้ง
Bookmark and Share
สอบถามเรื่องการคำนวน แปลงถ่าน ใน DC Motor
yeow
31/08/2556
11:31 น.
 ผมอยากทราบวิธีคำนวนหาค่า J หรือ current density เพื่อหาจำนวนแปลงถ่านใน DC Motor อะครับ ใครเป็นเซียนด้านนี้ ช่วยตอบทีครับ
ความคิดเห็นทั้งหมด 12 รายการ |
ความคิดเห็นที่ 1
ช่างซ่อมมอเตอร์
31/08/2556
12:30 น.

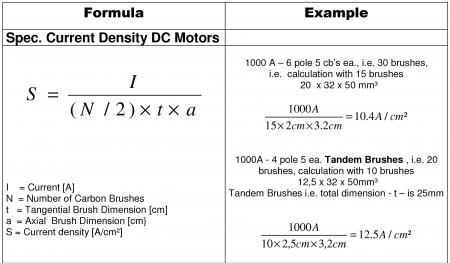

ลองดูสูตรด้านบนดูครับ
ความคิดเห็นที่ 2
yeow
31/08/2556
14:44 น.
 ก่อนอื่นผมต้องขอขอบคุณ คุณช่างซ่อมมอเตอร์ มากครับสำหรับคำตอบ ขอถามเพิ่มเติมครับว่าค่า current density ที่เหมาะสมนั้น ควรมีค่าอยู่ระหว่างเท่าใด ถึง เท่าใดครับ
ความคิดเห็นที่ 3
yeow
31/08/2556
17:10 น.
 ข้อมูลเพิ่มเติม
DC Motor 150 kW (siemens)
arm current อ่านจาก nameplete 342 A
ใช้ Ampmeter วัดขณะเดิน load ปกติหรือloadส่วนใหญ่ ได้ประมาณ 250 A
ใช้แปลงถ่าน จำนวน 12 ตัว (16*25*45mm)

****ผมใช้กระแสloadส่วนใหญ่(250A)คำนวนค่า current density ได้ 10.41A/cm2 ถือว่าถูกต้องและเหมาะสมมั้ยครับ****
ความคิดเห็นที่ 4
ช่างซ่อมมอเตอร์
01/09/2556
11:35 น.

ข้อมูลนำมาจาก บริษัทสูธี ยูไนเต็ด คาร์บอน จำกัด ตัวแทนขายแปลงถ่าน Schunk

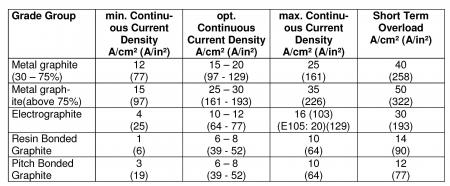

ด้านบนเป็นตารางแสดงค่าความหนาแน่นของกระแส ที่อ้างอิงกับเกรดถ่าน และการใช้งาน

ส่วนการคำนวณค่าความหนาแน่นกระแส ถูกแล้วครับ

ถามนิดนึง นึกอย่างไร ถึงมานั่งคำนวณค่าความหนาแน่นของกระแสของแปลงถ่าน ครับ หรือมีปัญหาอย่างอื่นอยู่
ความคิดเห็นที่ 5
yeow
01/09/2556
20:43 น.
 ขอบคุณมากครับ คุณช่างซ่อมมอเตอร์
ตอนนี้ผมกำลังหาสาเหตุของ รอยขีดบน Commutator อยู่อะครับ อยากทราบสาเหตุที่แท้จริงครับ
ความคิดเห็นที่ 6
ช่างซ่อมมอเตอร์
01/09/2556
21:33 น.
ลองถ่ายรูปแบบชัดๆ โพสมาดูหน่อย เดี๋ยวผมว่าพี่ๆในบอร์ด หลายคนอาจจะช่วยให้คำแนะนำในการตรวจเช็คได้บ้าง
ความคิดเห็นที่ 7
yeow
02/09/2556
11:17 น.

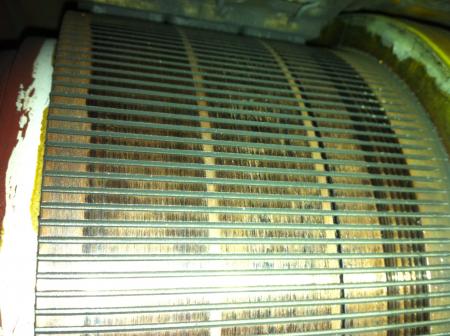

ของจริงดูลึกน่ากลัวกว่าในรูป(รูปไม่ชัดครับ)แต่ไม่ได้เป็นรอยตลอดหน้า commutator ช่วยกันวิเคราะห์ให้ทีครับว่าเป็นเพราะสาเหตุใด
ความคิดเห็นที่ 8
ช่างซ่อมมอเตอร์
03/09/2556
08:58 น.

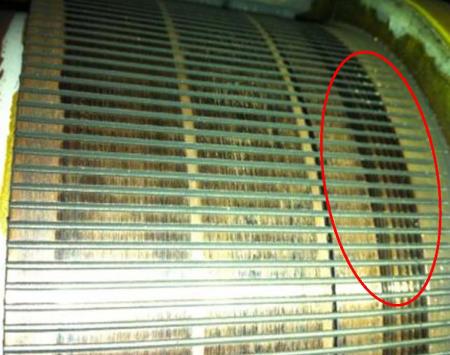

ใช่ตำแหน่งที่ผมวงไว้หรือเปล่าครับ

และมีอาการอะไรให้เห็นอกจากคอมมิวสึกหรือเปล่าครับ เช่น มีสปาร์คหรือเปล่า
ความคิดเห็นที่ 9
yeow
03/09/2556
11:00 น.
 ใช่ครับจุดนี้เลยครับ
ก่อนที่จะตรวจพบรอยขีดดังกล่าว DC Motor(siemens) เกิดปัญหาดับเองระหว่างเดินเครื่องจักร แล้ว DC Drive(siemens)ฟ้อง F030 (commutation fault and overcurrent) ช่วยวิเคราะห์ทีครับ
ความคิดเห็นที่ 10
ช่างซ่อมมอเตอร์
03/09/2556
17:45 น.
สันนิษฐานว่า แปลงถ่านซองชุดท้าย ของฺBrush Arm (ตำแหน่งที่เป็นรอย) ซองใดซองหนึ่งน่าจะสั้นจนกระทั่ง อุปกรณ์ยึดสายแปลงถ่านกับตัวแปลงถ่าน (อาจจะเป็นหมุด)ไปสีกับคอมมิวนะครับ ซึ่งก็น่าจะตรวจพบเจอ

หรืออาจจะมีอะไรเข้าไปฝังผิวหน้าแปรงถ่านซองใดซองหนึ่งก็อาจเป็นไปได้

ลองพิจารณาตรวจสอบถ่านทั้ง 4 ซองดู (ซองถ่านตำแหน่งที่เป็นรอย)
ความคิดเห็นที่ 11
yeow
04/09/2556
18:49 น.
 ขอบคุณมากครับ จะลองตรวจสอบดูครับ
ความคิดเห็นที่ 12
ช่างวรเดช
26/09/2556
12:51 น.
 อู้ววว อาช่างซ่อมมอเตอร์ เหมือนอยู่ในเหตุการณ์จริงเลย เห็นภาพ



เคสนี้
เอ่อลองยัง
แรงกดสปริง เทียบกับตัวอื่น และการเคลื่อนที่ของก้อนถ่านกับตัวซอง
