13/12/2556 01:24 น. ,
อ่าน 73,293 ครั้ง
ขอรบกวนพี่ๆ ขอวงจรควบคุมมอเตอร์สองตัว สลับการทำงาน แบบ auto manual
13/12/2556 01:24 น. |
ลักษณะคือ เมื่ออยู่ใน โหมด Auto มอเตอร์ตัวที่ 1 จะทำงานเมื่อตัวที่ 1 มีปัญหา เนื่องจาก โอเวอร์โหลด ทริป ร้อน จะสลับการทำงานไปที่ตัวที่ สอง หรือ ทำงานเสริมกัน ในบางครั้ง ส่วนแบบ Manual นั้น จะเลือก ออนมอเตอร์ตัวไหนก้ได้ หรือ ออนพร้อมกันก็ได้ เมื่อ กด stop จะหยุดการทำงาน ขอวงจร คอนโทล หน่อยนะครับใครรู้ช่วยหน่อย จะทำเป็นโปรเจคจบนะครับ ลองหลายวันแล้วไม่ได้ซักที
|
ความคิดเห็นทั้งหมด 10 รายการ |
ความคิดเห็นที่ 1
|
14/12/2556 08:10 น. |
รายละเอียดน้อยไปนิส จะไช้แบบไหนเอาไห้แน่ วงจรมันดิ้นได้ แล้วแต่เราจะใช้งานอย่างไรคร้าบ ง่ายๆแปลงวงจร ccw-cw เพียงแต่ต่อมอเตอร์แยก ccw-1 cw-2 ใช้แมคฯที่มีอินเตอล้อค จะต่อง่ายคร้าบ : emo2 แจงรายละเอียดอีกนิด จะได้ไม่พลาด |
ความคิดเห็นที่ 2
|
14/12/2556 13:53 น. |
|

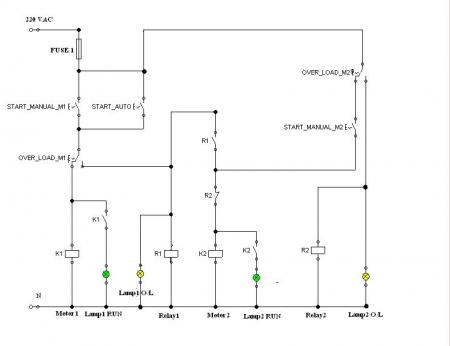

ความคิดเห็นที่ 3
|
14/12/2556 19:06 น. |
การทำงานโดยรวมระบบควบคุมปั้มน้ำสูบน้ำขึ้นเเทงค์น้ำบนดาดฟ้า ตู้ควมคุมปั้มน้ำแบบสลับการทำงานแบบ Anternating ควบคุมด้วย Floatless level switch เป็นตัววัดระดับน้ำ ทั้งถังเก็บน้ำข้างบน – และ ข้างล่าง เมื่อระดับน้ำข้างบนเต็ม ที่หน้าตู้ Control จะมีสัญญาณไฟแจ้งเป็นสีเหลืองเมื่อระดับน้ำลดลงแต่ละครั้ง จะมีสัญญาณทางไฟฟ้าไปสั่งงานให้มอเตอร์ทำงานแบบสลับ 1 – 2 เพื่อให้มอเตอร์ไม่ทำงานหนักจนเกินไป เมื่อระดับน้ำในถังใต้ดินลดลงจนต่ำกว่าระดับที่กำหนดไว้ จะมีสัญญาณไฟสีแดงเตือนขึ้นที่หน้าตู้ ท่านจะต้องทำการสำรองน้ำในถังดังกล่าว จนกว่าสัญญาณไฟดังกล่าวดับลง ปั้มน้ำจึงจะสามารถทำงานต่อไปได้ การทำงานของมอเตอร์แต่ละตัว จะมีสัญญาณไฟบอกที่หน้าตู้การควบคุม โดยปกติสวิทช์ลูกศรที่หน้าตู้จะตั้งอยู่ที่ตำแหน่ง AUTO และเมื่อสวิทช์อยู่ในตำแหน่งนี้ระบบจะยกเลิกการทำงานของสวิทช์ทุกตัวบนหน้าตู้ เพื่อให้ระบบทำงานเองโดยอัตโนมัติจะใช้ระบบ MANUAL ต่อเมื่อจะทดสอบการทำงานของมอเตอร์ในแต่ละตัวโดยเลือกสวิทช์ลูกศรทางขวาเพื่อเลือก P1 หรือ P2 แล้วกด Pushbuttom เพื่อสตาร์ทมอเตอร์ โดยที่ระบบยังถูกควบคุมผ่านระบบตรวจสอบระดับน้ำ Floatless level switch หากน้ำถังบนเต็มอยู่ หรือมีสัญญาณไฟแดงเตือนระดับน้ำในถังใต้ดินลดลง จะไม่สามารถใช้ระบบนี้ได้ หากจะใช้ระบบนี้โดยที่ไม่ผ่านอุปกรณ์ควบคุมระดับน้ำให้ผลักสวิทช์เหล็ก ไปที่ตำแหน่ง TEST จะเป็นการทดสอบแบบโดยตรงไม่ผ่าน การควบคุมของระบบตรวจสอบระดับน้ำ เมื่อทดสอบเรียบร้อยแล้วควรปรับสวิทช์เหล็กนี้ไว้ที่ตำแหน่ง RUN ทุกครั้ง และสวิทช์ลูกศรทางซ้ายควรอยู่ที่ ตำแหน่ง AUTO เพื่อให้การทำงานเป็นไปโดยอัตโนมัติ หรือ เลือกใช้ระบบ MANUAL เพื่อ ถอดซ่อมมอเตอร์ตัวใดตัวหนึ่ง ซึ่งไม่สามรถใช้ระบบ AUTO ได้ -ปัญหาหาที่พบบ่อยๆที่ควรรู้ เมื่อระบบไม่ทำงานให้ตรวจสอบที่หน้าตู้ว่ามีสัญญาณไฟขึ้นในตำแหน่งใด *** สีเหลืองน้ำถังบนเต็มระบบจะไม่ทำงาน *** สีแดงน้ำในถังใต้ดินต่ำกว่าที่กำหนดไว้ระบบจะไม่ทำงาน หากไม่ปรากฏสัญญาณไฟที่หน้าตู้ ให้ปิดตู้ออก ดูที่ Phaseprotection WIP OP 4 ว่ามีไฟขึ้นในตำแหน่งใด Phaseprotection WIP OP 4 นี้มีทั้งหมด 4 ตำแหน่ง เช่น *** ไฟติดอยู่ที่ตำแหน่ง OV ระบบแจ้งแรงดันกระแสไฟฟ้าเกิน 380 V ระบบจะไม่ทำงาน *** ไฟติดอยู่ที่ตำแหน่ง UV ระบบแจ้งแรงดันกระแสไฟฟ้าลดต่ำกว่าที่กำหนด ระบบจะไม่ทำงาน *** ไฟติดอยู่ที่ตำแหน่ง UB ระบบแจ้งแรงดันกระแสไฟฟ้าไม่สมดุล หรืออาจมาไม่ครบ 3 Phas ระบบจะไม่ทำงาน *** ไฟติดอยู่ที่ตำแหน่ง ON ระบบตรวจสอบถูกต้อง สัญญาณไฟควรติดในตำแหน่งนี้ หากไม่มีสัญญาณไฟขึ้นเลย ให้เปิดเบรกเกอร์ที่เป็นเมนของตู้ หรือ ดูที่ Floatless level switch ว่ามีไฟสีแดงขึ้นหรือไม่ ถ้าไม่มีเลย ให้ตรวจสอบ FUSE 4 A ขาดหรือไม่? หรือ กดปุ่มสีฟ้าที่ตัว OVERLOAD ว่าตัวโอเวอร์โหลด TIP ทิปหรือไม่ |
ความคิดเห็นที่ 4
|
14/12/2556 19:08 น. |
ขอบคุณมากครับ จะไปลองดู |

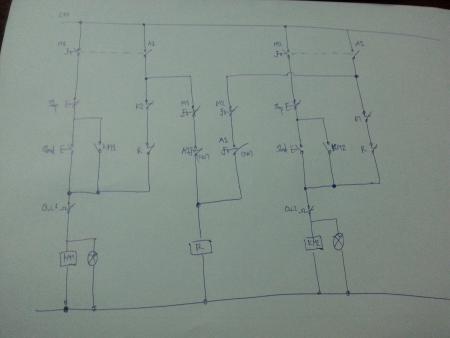

ความคิดเห็นที่ 5
|
21/01/2557 08:10 น. |
|
ความคิดเห็นที่ 6
|
21/01/2557 08:14 น. |
ลืมบอกไปครับ Relay (R) ผมใช้รุ่นนี้ครับ การทำงานสลับการทำงานในการรับกระแสไฟฟ้าแต่ละครั้ง |
ความคิดเห็นที่ 7
|
21/01/2557 08:17 น. |
Ratchet Relay G4Q-211A Omron |
ความคิดเห็นที่ 8
|
09/10/2558 14:12 น. |
อยากได้วงจรควบคุมมอเตอร์ 1 เฟส สองตัวสลับกันทำงาน มีสวิตลูกลอยหนึ่งตัวทำหน้าทีเปิดปิดระบบครับ คือ เมื่อลูกลอยสั่งทำงาน มอเตอร์ตัวที่ 1 ทำงาน เมื่อลูกลอยตัด เเละเริ่มสั่งทำงานใหม่ ให้มอเตอร์ตัวที่ 2ทำงานครับ |
ความคิดเห็นที่ 9
|
12/11/2558 19:40 น. |
วงจรนี้ใช้กับ floatless. ป่าวครับ. ( ถ้าใช้. ต่อตรงไหนของวงจรครับ) |
ความคิดเห็นที่ 10
|
27/08/2563 08:49 น. |
รบกวนพี่ๆมีวงจรลิฟท์ขนของ 2 ชั้นป่าวครับ |
