ขอสอบถามเรื่อง Load Cell ที่จะนำไปใช้งานกับช่อง Analog ของ Zelio Smart Relay
วศ.ฝึกหัด
31/01/2558
10:44 น.
 ต้องเกริ่นก่อนนะคับว่าผมไม่เคยใช้ load cell

1. ถ้าสมมติผมมี load cell 2 ตัว ผมจะต้องทำยังไงบ้าง ถึงจะสามารถนำไปใช้กับช่อง analog 0-10V ครับ
2.ตามที่ผมเข้าใจคือ เราจะต้องนำ load cell 2 ตัวไปเข้า summing box จากนั้นตัว summing box ก็จะรวมสัญญานและแปลงเป็น 0-10V สำหรับจ่ายเข้าช่อง analog เพื่อนำไปคอลโทรลได้เลย
3. ผมเคยอ่านมาบ้าง ว่าถ้าเป็น load cell แค่2ตัว สามารถต่อเข้าเทอมินอลเพื่อต่อเข้าช่อง analog ได้เลย
- สงสัยว่าถ้าต่อร่วมกัน V จะต้องเอามาบวกกันและค่อยไปหาร 2 ในโปรแกรมใช้รึป่าว
- สามารถนำ mV ไปคอลโทรลได้เลยรึป่าว ค่ามั้ยจะน้อยไปมั้ย หรือต้องแปลงเป็น 0-10V อยู่ดี
มีวิธีการหรืออุปกรณ์อะไรสำหรับการแปลงบ้าง หรือใช้ตัว summing box ได้เลย
ขอบคุณครับ
ความคิดเห็นทั้งหมด 3 รายการ |
ความคิดเห็นที่ 1
Wulkure
02/02/2558
08:55 น.

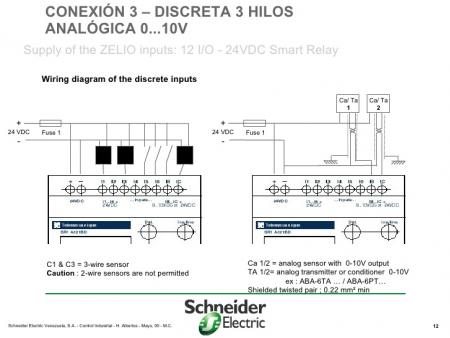

ต่อตามภาพเลยครับ Load cell 2 ตัวก็ใช้แชนแนลละตัวครับ
ถ้าLode cell Outputเป็น 0-10v แล้วต่อที่ IB กับ IC ได้เลย แต่ถ้าจะต่อรวมกันที่แชนแนลเดียวไม่น่าจะทำได้นะครับ
ความคิดเห็นที่ 2
service.na
07/02/2558
12:06 น.
 Load cell ปรกติจะให้สัญญาณเป็น mv/v ครับ ถ้าต่อสองตัวสามารถต่อ จัมร่วมกันได้เลย หรือไม่ก็ผ่าน summix box
1 ต่อแบบจัมร่วมกัน ถ้า load cell ตัวใดตัวหนึ่งให้สัญญาญไม่เท่ากัน จะทำให้เกิด Error นิดหน่อย จะเกิดปัญหาที่เรียกว่า conner load ไม่เท่ากันทุกจด ต้องแก้ที่ machanic
2. ต่อผ่าน summix box ถ้าเกิดปัญหา Conner load สามารถปรับแก้ไขที่ Summix box ได้ เพราะมี ตัวต้านท้านปรับค่าได้ในการจูนสัญญาณ
ส่วนที่้ต้องการสัญญาณ 0-10 V ปรกติจะต่อ load cell เข้ากับ WEIGHT TRANSMITTER หรือ INDICATOR แล้วค่อยส่งสัญญาณเข้า PLC

http://www.diniargeo.com/images/DGT1/DGT1.jpg
ความคิดเห็นที่ 3

23/03/2559
08:27 น.
ก่อนอื่นต้องตอบก่อนครับว่า load cell สามารถดึงเข้าหรือรวมสัญญาณกันได้เลยและ
มันจะมี INDICATOR อยู่สำหรับรับสัญญาณ mv/v แล้วแปลงค่าออกเป็นสัญญาณ 0-10vdc หรือ 4-20mA แล้วเราสามารถนำค่าที่ได้ไปเข้า PLC ได้เลย จบครับ

บริษัท นะชาลีติ คอร์เปอร์เรชั่น จำกัด
1/22-23 หมู่ 2 ถนนสุขุมวิท ตำบลท้ายบ้าน อำเภอเมืองสมุทรปราการ จังหวัดสมุทรปราการ 10280
TEL: 0891287648
ID LINE infinityanan
EMAIL: cranenacha@gmail.com
www.เครน.com
